Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-2-PE/S1-24DC - 2801055 (110077)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-2-PE/S1-24DC - 2801055 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110077

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

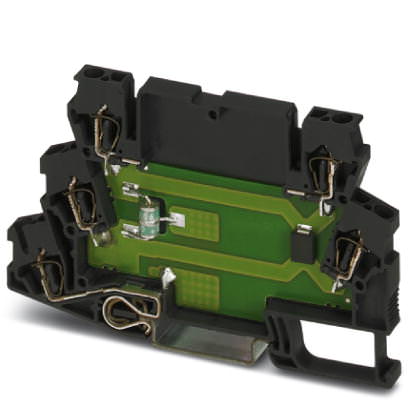

Описание Устройство защиты от перенапряжений - TT-ST-2-PE/S1-24DC - 2801055

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
Примечание воздушные пути и пути утечки	2007
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Полюсов	2
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC (21 В перемен. тока)
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Номинальный ток I_N	350 мА
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	300 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	10 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	50 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 950 В
Ограничение выходного напряжения при (8/20) мкс, (фаза-фаза)	? 50 В (при 300 A)
Ограничение выходного напряжения при (8/20) мкс, (фаза-земля)	? 950 В (При 5 кА)
Остаточное напряжение при I_n (фаза-фаза)	? 50 В
Остаточное напряжение при I_n (фаза-земля)	? 950 В
Уровень защиты U_P (фаза-фаза)	? 50 В (C1 (0,6 кВ / 300 A))
	? 45 В (C3 (10 A))
Уровень защиты U_P (фаза-земля)	? 950 В (C2 - 10 кВ / 5 кА)
	? 950 В (C3 - 50 A)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,1 дБ (500 кГц / система сопротивлением 50 ?)
	Тип. 0,1 дБ (200 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	3 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	1 МГц
Емкость (фаза-фаза)	? 2 нФ
Сопротивление на каждую цепь
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	370 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (0,6 кВ / 300 A)
	C3 (10 A, 50 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (500 A)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с (тип.)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
