Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-2-PE/S2-24DC - 2801458 (110078)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-2-PE/S2-24DC - 2801458 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110078

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

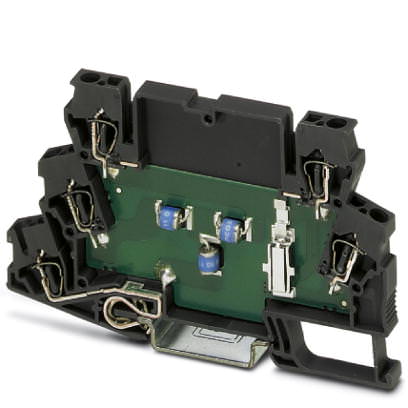

Описание Устройство защиты от перенапряжений - TT-ST-2-PE/S2-24DC - 2801458

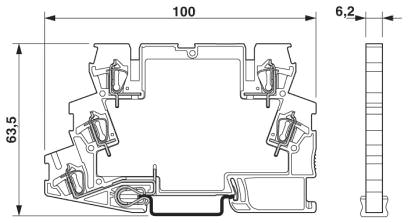

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Полюсов	2
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Номинальный ток I_N	6 А (40 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	300 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	25 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	50 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 800 В
Ограничение выходного напряжения при (8/20) мкс, (фаза-фаза)	? 50 В (при 300 A)
Ограничение выходного напряжения при (8/20) мкс, (фаза-земля)	? 750 В (при 500 A)
	? 1,25 кВ (При 5 кА)
Остаточное напряжение при I_n (фаза-фаза)	? 50 В (при 300 A)
Остаточное напряжение при I_n (фаза-земля)	? 750 В (при 500 A)
	? 1,25 кВ (При 5 кА)
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 45 В (при 25 A)
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 1,1 кВ (при 50 A)
Уровень защиты U_P (фаза-фаза)	? 50 В (C1 (0,6 кВ / 300 A))
	? 45 В (C3 - 25 A)
	? 45 В (1 кВ/мкс)
Уровень защиты U_P (фаза-земля)	? 1,25 кВ (C2 - 10 кВ / 5 кА)
	? 1,1 кВ (C3 - 50 A)
	? 750 В (C1 - 1 кВ/500 A))
	? 800 В (1 кВ/мкс)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (330 кГц / 150 Ом)
	Тип. 0,3 дБ (1,1 кГц / 50 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 3,3 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 1 МГц
Емкость (фаза-фаза)	? 2 нФ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	6,3 А (T / МЭК 60127-2/3)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (0,6 кВ / 300 A)
	C3 (25 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (500 A)
	C1 (1 кВ / 500 А)
	C3 (50 A)
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)	? 700 мс, при U_c и 10 A
Отказоустойчивость при перегрузке МЭК 61643-21 (фаза-фаза)	Режим 2

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Подключение с выравниванием потенциалов

Тип подключения	Пружинный зажим
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
