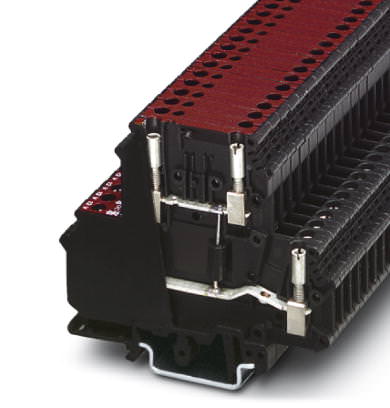

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-UKK5-D-F/60AC - 2788207 (110058)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-UKK5-D-F/60AC - 2788207 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110058

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-UKK5-D-F/60AC - 2788207

Размеры

Высота	68 мм
Ширина	6,2 мм
Длина	80 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
Тип монтажа	Тейка типа Hut / G
Исполнение	Двухъярусные клеммы
Направление действие	Line-Line

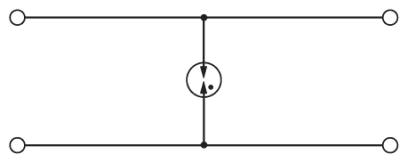

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	D1
Класс VDE	C1
	C2
	D1
Номинальное напряжение U_N	60 В AC
Макс. напряжение при длит. нагрузке U_C	170 В DC
	120 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	170 В DC
	120 В AC
Номинальный ток I_N	2 А
Эффективный рабочий ток I_C при U_C	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Суммарный импульсный ток (8/20) мкс	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	5 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 1 кВ
Время срабатывания tA (фаза-фаза)	? 100 нс
Емкость (фаза-фаза)	? 0,002 нФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	2,5 A (1 с)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
