ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2216 SmartLine25 4AI (C) C IP20 (13127)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2216 SmartLine25 4AI (C) C IP20 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13127

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

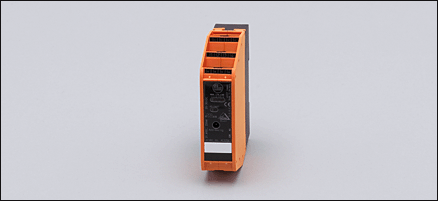

Описание Промышленная шина AS-Interface: AC2216 SmartLine25 4AI (C) C IP20

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Combicon-клеммы для подключения датчика
AS-i профиль S-7.3
4 aналоговых входа 4...20 mA
Питание от источника AS-i или внешнего источника 24 В.
Для 2-, 3-или 4-х проводных датчиков

Электронные данные

Электрическое исполнение	4 входа 4...20 mA
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Текущее потребление тока через AS-i (без внешнего питания) [мA]	53
Текущее потребление тока через AS-i (с внешним питанием) [мA]	28
Текущее потребление тока от внешнего источника питания 24 В DC [мA]	10
Внутреннее сопротивление	50 ?
AS-i интерфейс, защита от переполюсовки	да

Входы

аналоговый
Аналоговый вход	4...20 mA
Питание датчика	AS-i / внешний (по PELV)
Strombelastbarkeit fur alle Eingange gesamt (ohne externe Versorgung) [mA]	100
Strombelastbarkeit fur alle Eingange gesamt (mit externer Versorgung) [mA]	500
Защита от короткого замыкания	нет
Максимальное рабочее напряжение [V]	24 DC ± 20 %
Разрешение [Bit]	16 (1 bit = 1 µA)

Диапазон измерения / настройки

Область значений [Bit]	4...20000

Точность/ погрешность

Точность [в % от диапазона]	0,5

Время реакции

АЦП (аналого-цифровой преобразователь)	1 канал: 20 ms / 2 канала: 120 ms / 3 канала: 180 ms / 4 канала: 240 ms

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-20...85
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295

AS-i классификация

AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	в стадии разработки

Механические данные

Материал	PA 6.6
Вес [kg]	0,159

Дисплеи / Элементы управления

Рабочий режим LED	зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индицируемые каналы 1...4 / индицируемая диагностика DIAG)

электрическое подключение

Электрическое подсоединение

Combicon

Назначение жил кабеля при подключении

I+:	питание датчика +24V
C1...4:	аналоговый выход ток
I-:	питание датчика 0V
0V:	аналоговый выход 0V
A+:	AS-i +
A-:	AS-i -
E+:	внеш.питание датчика +24V
E-:	внеш.питание датчика 0V
