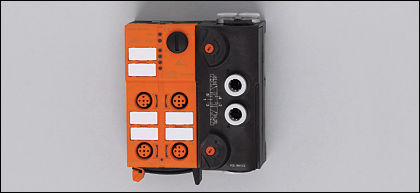

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC246A AirBox 5/2 2DI-Y II 3D (13167)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC246A AirBox 5/2 2DI-Y II 3D для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13167

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 220В AC 3НО+1НЗ 10А CA2KN31M7 Schneider Electric

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC246A AirBox 5/2 2DI-Y II 3D

Характеристики

Пневмоостров AS-i
5/2- ходовые золотниковые клапаны без перекрывания
моностабильный
Ориентация плоского кабеля возможна в трех направлениях
Цифровые входы
Разъём для адресации
AS-i Профиль S-3.F.F
Сертификат ATEX
группа II, категория 3D
Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты

Электронные данные

Электрическое исполнение	2 входа / 1 выход ; AirBox посредством AS-i
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	300

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC *)
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	5/2-ходовые золотниковые клапаны (без перекрывания)
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	-10...50
Степень защиты	IP 50

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIB T80°C Dc X IP50
Электромагнитная совместимость	EN 50295
MTTF [лет]	360

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-3.F.F
Конфигурация входов/выходов [Hex]	3
Идентификационный код [Hex]	F.F
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 Штепсельная розеткаI-1/2I-1/2 I-2-- Пин42 4-- Пневматический выход--4-

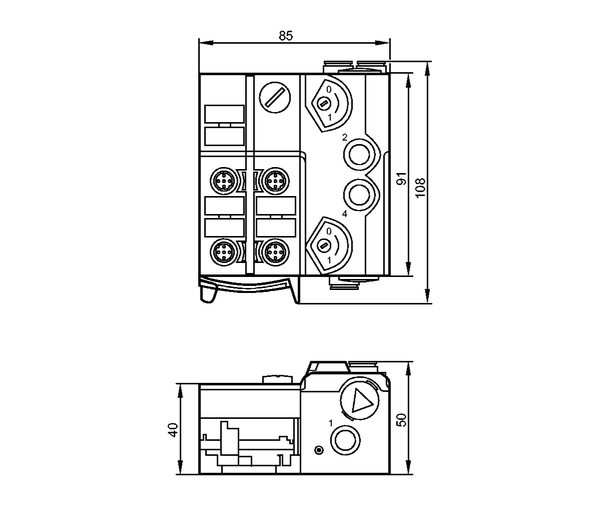

Механические данные

Пневматическая система	1 x 5/2- ходовые золотниковые клапаны без перекрывания
Пневматический символ	1 x 5/2- ходовые золотниковые клапаны без перекрывания
Рабочий диапазон давления [бар]	3...8
Воздушный поток при 6/5 bar [Nl/min]	500
Производственная среда согласно ISO 8573-1	Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ?)
Ручное управление	сжатие/разблокировка или сжатие/поворот/блокировка
Фитинг для труб [мм]	8
Материал	PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,394

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Вход
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	не используется

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	не используется

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Монтажная плита (E74999); Нижняя часть модуля (E75000); Колпачок M12 (E73004); Уплотнительная заглушка (E75231); Защитный корпус (E7000A); Глушитель (E75232); Угловой фитинг типа Push-in (E75228); T-образный фитинг типа Push-in (E75227)

Примечания

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlusse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. Не подсоединяйте вводы L-, L+, I-1/2, I-2 к потенциалу, так какони гальванически подсоединены к AS-i- кабелю *) через плоский кабель 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина [штука]	1
