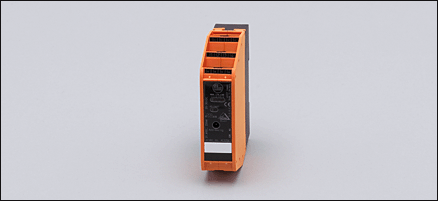

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2220 SmartLine25 4AI (Pt100)C IP20 (13131)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2220 SmartLine25 4AI (Pt100)C IP20 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13131

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2220 SmartLine25 4AI (Pt100)C IP20

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Клеммный разъём Combicon
4 аналоговых входа температурные Pt100
AS-i профиль S-7.3

Электронные данные

Электрическое исполнение	4 входа Pt100
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	80
AS-i интерфейс, защита от переполюсовки	да

Входы

цифровой
Электрическое подключение	4 входа Pt100
Питание датчика	AS-i
Диапазон питающих напряжений [V]	24 DC ± 20 %
Допустимая токовая нагрузка для всех входов [mA]	80
Защита от короткого замыкания	да

Выходы

аналоговый
Разрешение [Bit]	16bit /0,1°C

Диапазон измерения / настройки

Область значений [Bit] [°C]	-200...850

Точность/ погрешность

Точность	Линейное изменение ± 0,2° C (-200° C) ... ± 2° C (800° C)

Время реакции

время аналого-цифрового преобразования [ms]	480 (4 канала)

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-25...85
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	140

AS-i классификация

AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	в стадии разработки

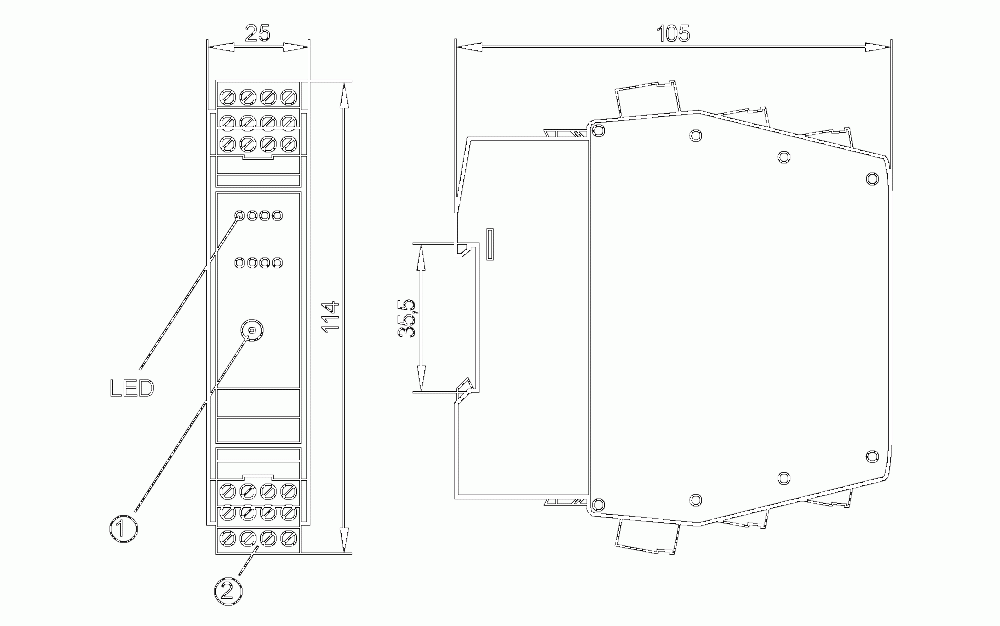

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,154

Дисплеи / Элементы управления

Индикация состояния выхода LED	жёлтый (состояние канала 1 - аналоговый 1 / состояние канала 2 - аналоговый 2 / состояние канала 3 - аналоговый 3 / состояние канала 4 - аналоговый 4)
Рабочий режим LED	зелёный (AS-i -напряжение)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)

электрическое подключение

Электрическое подсоединение

Combicon

Подключение датчика

2-проводный / 4-проводный

Назначение жил кабеля при подключении

S+:	сигнальные входы +
S-:	сигнальные входы -
1+...4+:	Управление выходами + *)
1-...4-:	Управление выходами - *)
FE:	заземление
A+:	AS-i +
A-:	AS-i -

Примечания

*) только для 4-проводного Pt100 Напряжение питания 'supply class 2' согласно cULus
Упаковочная величина [штука]	1
