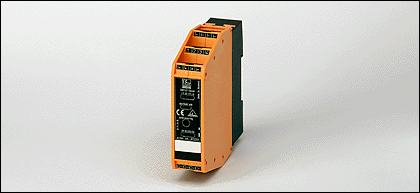

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2257 SmartL25 4DI 4DO T C (13140)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2257 SmartL25 4DI 4DO T C для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13140

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2257 SmartL25 4DI 4DO T C

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Клеммный разъём Combicon
Возможен монтаж в ряд
Разъём для адресации
Внешнее питание датчика по стандарту PELV
версия 2.1
Цифровые входы и выходы

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	50
Макс. допустимая токовая нагрузка на каждый модуль [mA]	4000 **)

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	через E+/E- / внешний в соответствии с PELV
Диапазон питающих напряжений [V]	16...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	>11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (20...30 DC)
Внешний источник питания	через E+/E- / внешний в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000 *)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70, cRUus: температура окружающего воздуха -25...60 °C
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 50178
MTTF [лет]	186

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	нет
AS-i профиль	S-7.0.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	0.E
AS-i сертификат	37302
Биты данных	Бит данныхD0D1D2D3 Функциявход I1 - выход O1 вход I2 - выход O2вход I3 - выход O3вход I4 - выход O4

Механические данные

Материал	PA (полиамид)
Вес [kg]	0,134

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Ошибка LED	красный

электрическое подключение

Электрическое подсоединение

Combicon

Назначение жил кабеля при подключении

A+:	AS-i +
A-:	AS-i -
I+:	питание датчика +24V
I-:	питание датчика 0V
E+:	внешний источник питания для датчиков / приводов
E-:	внешний источник питания для датчиков / приводов
I1...I4:	Дискретный входной сигнал Датчик 1...4
O-:	Коммутационный выход привод 0V
O1...O4:	Коммутационный выход привод 1...4

Принадлежности

Принадлежности (дополнительные)	Штекер Combicon

Примечания

) Категория применения DC-13; категория применения DC-12: 700 mA. Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1). *) > 50 °C: 2000 mA
Упаковочная величина [штука]	1
