ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2259 SmartL50 4DI 4DO R C (13142)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2259 SmartL50 4DI 4DO R C для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13142

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

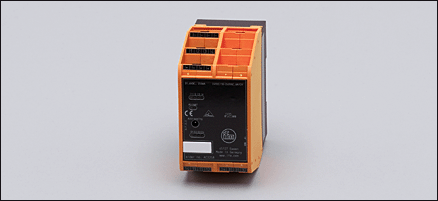

Описание Промышленная шина AS-Interface: AC2259 SmartL50 4DI 4DO R C

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Клеммный разъём Combicon
Возможен монтаж в ряд
Разъём для адресации
Входное напряжение от внешнего источника напряжения PELV
версия 2.1

Электронные данные

Электрическое исполнение	4 входа / 4 выхода / реле
Рабочее напряжение [V]	26,5...31,6 DC (AS-i)
Суммарное потребление тока от AS-i [mA]	50
Макс. допустимая токовая нагрузка на каждый модуль [mA]	6000 ***)

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	через E+/E- / внешний в соответствии с PELV
Диапазон питающих напряжений [V]	20...30 DC
Допустимая токовая нагрузка для всех входов [mA]	500
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Реле
Диапазон питающих напряжений [V]	10...240 AC / 24 DC *)
Внешний источник питания	да
Макс. допустимая токовая нагрузка на каждый выход [mA]	6000 ***)
Гальваническая развязка	Ja **)
Встроенный 'Watchdog'	да
Защита от короткого замыкания	нет

Условия эксплуатации

Температура окружающей среды [°C]	-25...60, cRUus: температура окружающего воздуха -25...60 °C
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 50178
MTTF [лет]	326

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	нет
AS-i профиль	S-7.0.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	0.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Функциявход I1 - выход O1 вход I2 - выход O2вход I3 - выход O3вход I4 - выход O4

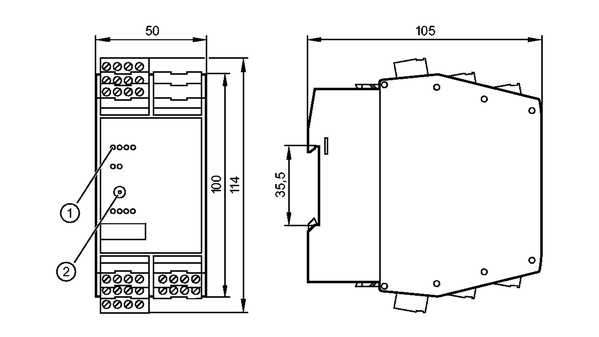

Механические данные

Материал	PA 6.6
Вес [kg]	0,26

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Ошибка LED	красный

электрическое подключение

Электрическое подсоединение

Combicon

Назначение жил кабеля при подключении

A+:	AS-i +
A-:	AS-i -
E+:	внеш.питание датчика +24V
E-:	внеш.питание датчика 0V
I+:	питание датчика +24V
I-:	питание датчика 0V
I1...4:	Дискретный входной сигнал Датчик 1...4

Принадлежности

Принадлежности (дополнительные)	Штекер Combicon

Примечания

) Alle Ausgange (Relais) mussen mit der gleichen Spannung versorgt werden (z.B. 2x 240 V AC, gleicher Au?enleiter oder 2x 24 V DC) ) verstarkte Isolierung nach EN 50178, Uberspannungskategorie II, Verschmutzungsgrad 2 bis 240 V AC Nennspannung **) resistiv
Упаковочная величина [штука]	1
