ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2514 ClassicL45 2DO-y 2DI-y T M12 (13183)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2514 ClassicL45 2DO-y 2DI-y T M12 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13183

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

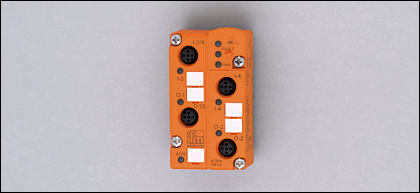

Описание Промышленная шина AS-Interface: AC2514 ClassicL45 2DO-y 2DI-y T M12

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для нижних частей модуля
Разъёмы M12 x 1
ИК-порт для адресации
Версия 2.1 с расширенным режимом адресации
цифровые выходы и входы

Электронные данные

Электрическое исполнение	2 выхода / 2 входа
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	150
Макс. допустимая токовая нагрузка на каждый модуль [mA]	2000

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC **)
Допустимая токовая нагрузка для всех входов [mA]	100
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (15...30 DC) **)
Внешний источник питания	в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000 *)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	210

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	да
AS-i профиль	S-B.A.E
Конфигурация входов/выходов [Hex]	B
Идентификационный код [Hex]	A.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход--34 Розетка--I-3/4I-3/4 I-4 Контакт--42 4 Выход12-- РозеткаO-1/2O-1/2 / O-2-- Контакт42 4--

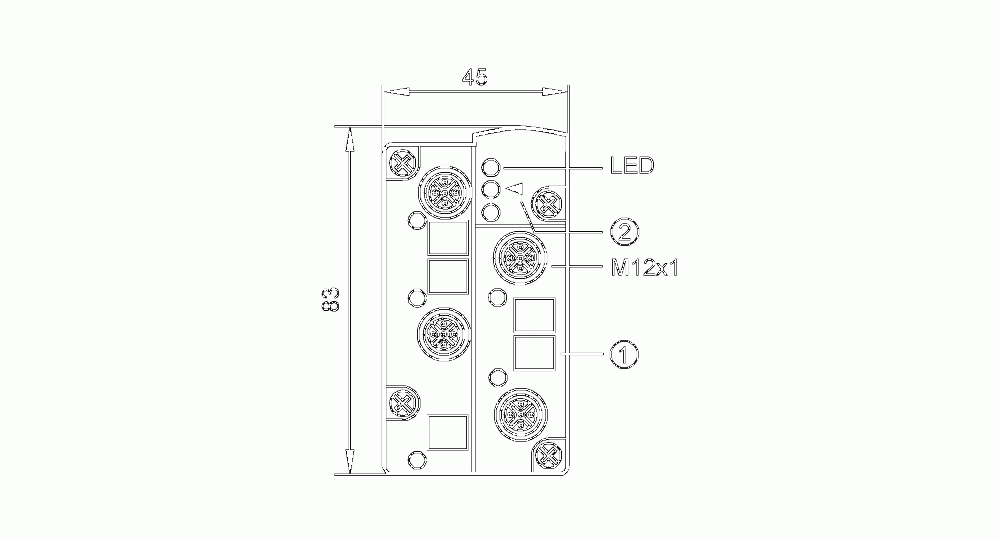

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,114

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Контактные штыри на нижней части модуля

Назначение жил кабеля при подключении

	Входы
	Разъём I-3/4
1:	Блок питания L+
2:	вход данных 4
3:	питание датчика L-
4:	вход данных 3
5:	не используется

	Разъём I-4
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 4
5:	не используется

	Выходы
	Разъём O-1/2
1:	не используется
2:	Коммутационный выход 2
3:	внеш.напряжение AUX -
4:	Коммутационный выход 1
5:	не используется

	Разъём O-2
1:	не используется
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 2
5:	не используется

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) Входы и выходы должны быть гальванически изолированы. *) через плоский кабель Ни один из выводов I-, I+, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем.
Упаковочная величина [штука]	1

*) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) Входы и выходы должны быть гальванически изолированы. **) через плоский кабель Ни один из выводов I-, I+, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем.
