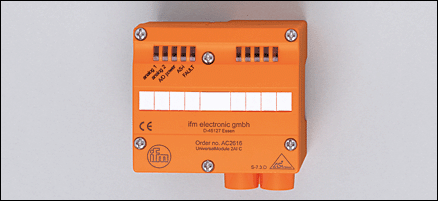

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2619 UniversalModule 2AO(V) IP65 (13203)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2619 UniversalModule 2AO(V) IP65 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13203

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2619 UniversalModule 2AO(V) IP65

Характеристики

Активный AS-i модуль, IP 65
AS-i интерфейс для нижних частей модуля
Подключение через пружинные клеммы
2 аналоговых выхода 0...10 V
AS-i профиль S-7.3
Для соединения 2- и 4-проводных исполнительных устройств с отдельным питанием 24 V

Электронные данные

Электрическое исполнение	2 выхода 0...10 V
Рабочее напряжение [V]	26,5...31,6 DC
Текущее потребление тока через AS-i (без внешнего питания) [мA]	33
Текущее потребление тока через AS-i (с внешним питанием) [мA]	29
Текущее потребление тока от внешнего источника питания 24 В DC [мA]	4
Strombelastbarkeit je Modul (ohne externe Versorgung) [mA]	90
Strombelastbarkeit je Modul (mit externer Versorgung) [mA]	500

Выходы

аналоговый
Аналоговый выход	0...10 V
выход напряжения [V]	24 DC ± 20 %
Разрешение [Bit]	16 (1 bit / 1mV)

Точность/ погрешность

Область значений [Bit]	0...10000 ; точность 0,5 % от конечного значения диапазона измерений

Время реакции

АЦП (аналого-цифровой преобразователь)	2 канала: 1 ms

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-25...85
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	145

AS-i классификация

AS-i профиль	S-7.3.5
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.5
AS-i сертификат	в стадии разработки
Биты параметров	Бит параметраОбозначение P0Обозначение P1не исп-ся / 1 резервировано 0 резервировано P2не исп-ся / 1 резервировано 0 резервировано периф.ошибка/периф.ошибка 1 индикация активна/индикация периф. ошибки неактивна P3не исп-ся / 1 резервировано 0 резервировано

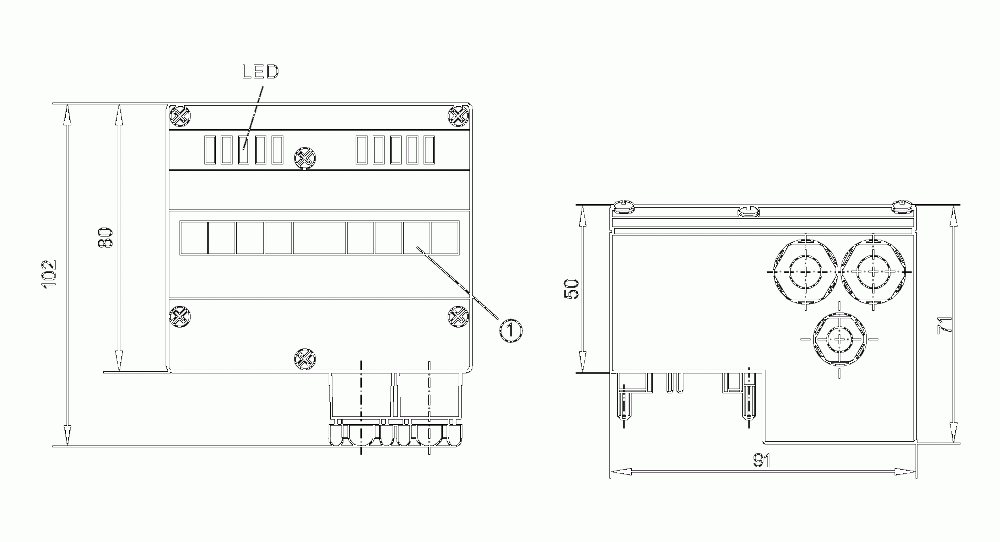

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,297

Дисплеи / Элементы управления

Индикация состояния выхода LED	зелёный (статус канала 1 - аналоговый 1 / статус канала 2 - аналоговый 2)
Рабочий режим LED	зелёный (AS-i -напряжение)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	зелёный (питание: питается аналого-цифровой преобразователь)

электрическое подключение

Электрическое подсоединение

через контактные штыри на нижней части

Назначение жил кабеля при подключении

1:	O+ Питание привода 2 +24V
2:	V2 Аналоговый выход V
3:	O- Питание привода 2 0V
4:	COM 2 Аналоговый выход 2 0V
5:	Экран
6:	Экран
7:	O+ Питание привода 1 +24V
8:	V1 Аналоговый выход V
9:	O- Питание привода 10V
10:	COM 1 Аналоговый выход 1 0V
11:	FE заземление
12:	FE заземление
