ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2515 ClassicLine 4DI M12 (13184)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2515 ClassicLine 4DI M12 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13184

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

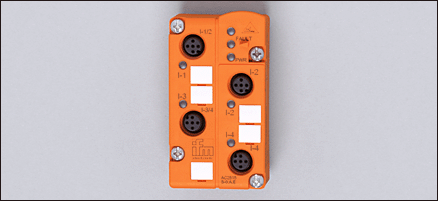

Описание Промышленная шина AS-Interface: AC2515 ClassicLine 4DI M12

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для нижних частей модуля с плоским кабелем
Разъёмы M12 x 1
ИК-порт для адресации
Версия 2.1 с расширенным режимом адресации
Цифровые входы

Электронные данные

Электрическое исполнение	4 входа
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	150

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC *)
Допустимая токовая нагрузка для всех входов [mA]	100
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	>11
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	410

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	да
AS-i профиль	S-0.A.E
Идентификационный код [Hex]	A.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 РозеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4 Контакт42 442 4

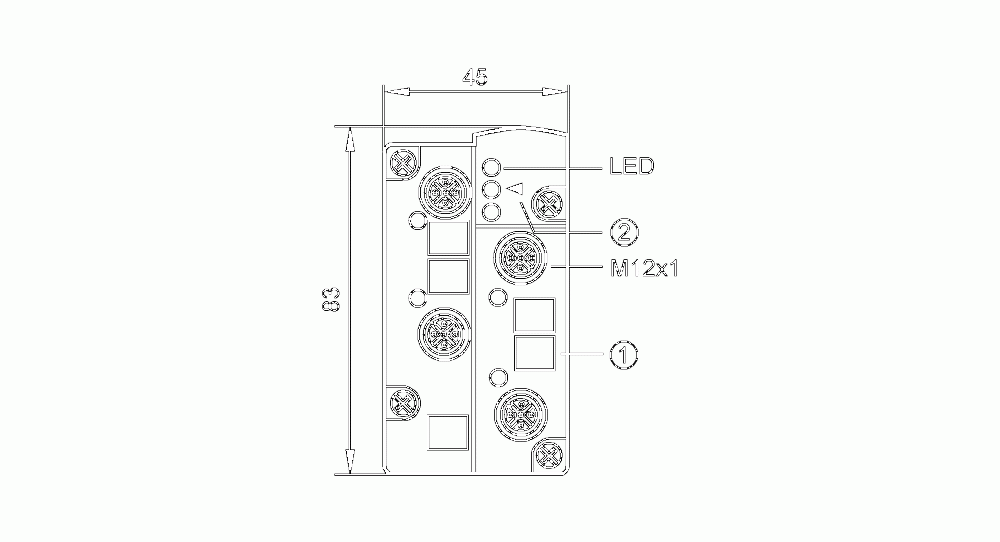

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,112

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Контактные штыри на нижнем модуле

Назначение жил кабеля при подключении

	Входы
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	не используется

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	не используется

	Разъём I-3/4
1:	питание датчика L+
2:	вход данных 4
3:	питание датчика L-
4:	вход данных 3
5:	не используется

	Разъём I-4
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 4
5:	не используется

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

Ни один из выводов I-, I+, I-1/2, I-2, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. *) через плоский кабель
Упаковочная величина [штука]	1
