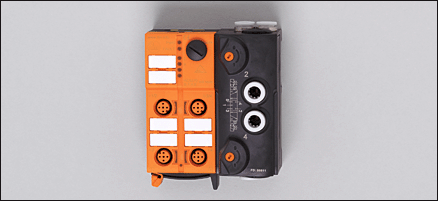

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC570A AirBox 5/3 closed 4DI II 3D (13323)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC570A AirBox 5/3 closed 4DI II 3D для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13323

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC570A AirBox 5/3 closed 4DI II 3D

Характеристики

Пневмоостров AS-i
5/3- ходовые золотниковые клапаны без перекрывания
закрытый
Ориентация плоского кабеля возможна в трех направлениях
Прямое подключение к плоскому AS-i кабелю
Версия 2.11 и 3.0 с расширенным режимом адресации.
Разъём для адресации
Сертификат ATEX
группа II, категория 3D
Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты

Электронные данные

Электрическое исполнение	4 входа / 2 выхода ; AirBox питание через AS-i
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	280

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC *)
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Воздухоотвод с быстроразъемным соединением для пневмотрубки
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	-10...50
Степень защиты	IP 50

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIB T80°C Dc X IP50
Электромагнитная совместимость	EN 50295 IEC 61000-6-2
MTTF [лет]	258

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 Штепсельная розеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4 Пин42 442 4 Пневматический выход24--

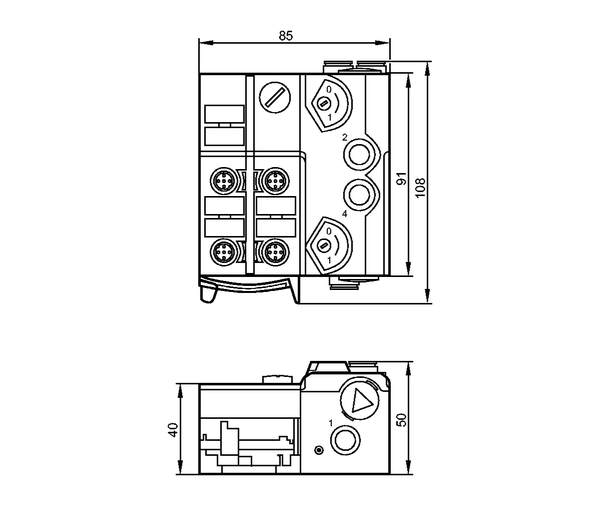

Механические данные

Пневматическая система	1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано
Пневматический символ	1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано
Рабочий диапазон давления [бар]	3...8
Воздушный поток при 6/5 bar [Nl/min]	400
Производственная среда согласно ISO 8573-1	Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ?)
Ручное управление	сжатие/разблокировка или сжатие/поворот/блокировка
Фитинг для труб [мм]	8
Материал	PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,409

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Входы
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	не используется

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	не используется

	Разъём I-3/4
1:	Блок питания L+
2:	вход данных 4
3:	питание датчика L-
4:	вход данных 3
5:	не используется

	Разъём I-4
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 4
5:	не используется

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Монтажная плита (E74999); Нижняя часть модуля (E75000); Колпачок M12 (E73004); Уплотнительная заглушка (E75231); Защитный корпус (E7000A); Глушитель (E75232); Угловой фитинг типа Push-in (E75228); T-образный фитинг типа Push-in (E75227)

Примечания

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlusse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. *) через плоский кабель 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина [штука]	1

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlusse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. *) через плоский кабель 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
