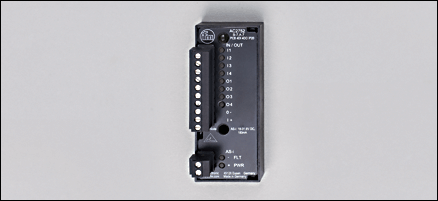

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2752 PCB 4DI 4DO T C A/B (13224)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2752 PCB 4DI 4DO T C A/B для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13224

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2752 PCB 4DI 4DO T C A/B

Характеристики

Активный модуль AS-i
Einbau in Aufbaugehause
Ведомый модуль AS-i с расширенным режимом адресации
Только для работы с мастерами AS-i с профилем M4

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	18...31,6 DC
Суммарное потребление тока от AS-i [mA]	180 **)
Макс. допустимая токовая нагрузка на каждый модуль [mA]	150 *)
Класс защиты	III

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC
Допустимая токовая нагрузка для всех входов [mA]	150
Входной ток High/Low [mA]	6...10 / 0...2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Внешний источник питания	AS-i
Макс. допустимая токовая нагрузка на каждый выход [mA]	100 ***)
Strombelastbarkeit fur alle Ausgange gesamt [mA]	150
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...55
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295

AS-i классификация

AS-i версия	3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.7
AS-i сертификат	102301

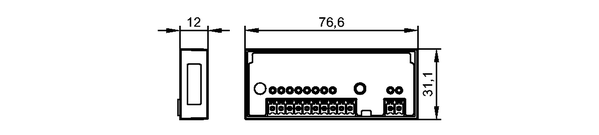

Механические данные

Материал	корпус: PC экранированный
Вес [kg]	0,065

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Винтовые клеммники

Назначение жил кабеля при подключении

I1:	Дискретный входной сигнал Датчик 1
I2:	Дискретный входной сигнал Датчик 2
I3:	Дискретный входной сигнал Датчик 3
I4:	Дискретный входной сигнал Датчик 4
O1:	Коммутационный выход привод 1
O2:	Коммутационный выход привод 2
O3:	Коммутационный выход привод 3
O4:	Коммутационный выход привод 4
0-:	питание датчиков и исполнительной аппаратуры 0 V
I+:	питание датчиков и исполнительной аппаратуры 24 V
AS-i - (FLT):	AS-i -
AS-i + (PWR):	AS-i +

Примечания

) Суммарный ток всех выходов и питания датчиков питаемых от AS-i 150 мA. ) 30 мA (без датчиков) / 180 мA (активные входы и выходы) **) Категория утилизации (DC13): Мощность включения и выключения для соленоидов ограничена до 2,5 W (согласно IEC 60947-5-1) Eine Watchdogfunktion schaltet die Ausgange stromlos, wenn auf der AS-i Leitung keine Kommunikation stattfindet. Das Gerat beruhrungssicher einbauen. Einbau in Aufbaugehause mit Mindestvolumen von 68 x 136 x 53 mm (LxBxH), z.B. Schneider Electric Harmony XALD03, XALD04 Keiner der Anschlusse 0-, I+, I1, I2, I3, I4 darf mit einem externen Potential verbunden werden, da sie mit dem AS-i-Kabel galvanisch verbunden sind. Einsetzbar in einer Hohe bis 2000 m uber Normal-Null
Упаковочная величина [штука]	1

*) Суммарный ток всех выходов и питания датчиков питаемых от AS-i 150 мA. **) 30 мA (без датчиков) / 180 мA (активные входы и выходы) ***) Категория утилизации (DC13): Мощность включения и выключения для соленоидов ограничена до 2,5 W (согласно IEC 60947-5-1) Eine Watchdogfunktion schaltet die Ausgange stromlos, wenn auf der AS-i Leitung keine Kommunikation stattfindet. Das Gerat beruhrungssicher einbauen. Einbau in Aufbaugehause mit Mindestvolumen von 68 x 136 x 53 mm (LxBxH), z.B. Schneider Electric Harmony XALD03, XALD04 Keiner der Anschlusse 0-, I+, I1, I2, I3, I4 darf mit einem externen Potential verbunden werden, da sie mit dem AS-i-Kabel galvanisch verbunden sind. Einsetzbar in einer Hohe bis 2000 m uber Normal-Null

Упаковочная величина [штука]
