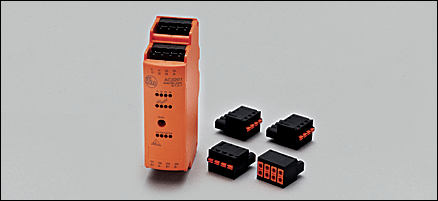

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC3200 SmartL25 4DI 4DO T C (13240)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC3200 SmartL25 4DI 4DO T C для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13240

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC3200 SmartL25 4DI 4DO T C

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Возможен монтаж в ряд
Версия 3.0 с расширенным режимом адресации
Только для работы с мастерами AS-i с профилем M4

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	18...31,6 DC (AS-i); 20...30 DC (AUX)
Суммарное потребление тока от AS-i [mA]	250
Макс. допустимая токовая нагрузка на каждый модуль [mA]	4000 **)
Sicherung fur AUX [A]	6 (T)

Входы

цифровой
Электрическое подключение	PNP (Typ 2 gema? IEC 61131-2)
Питание датчика	AS-i
Диапазон питающих напряжений [V]	16...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	>11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (20...30 DC)
Внешний источник питания	uber E+/E- / extern nach SELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000 *)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...65
Макс. допустимая относительная влажность воздуха [%]	90, без конденсации
Верхняя точка уровня моря [м]	2000
Степень защиты корпуса / клеммных зажимов	IP 20 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-2 EN 61000-6-3

AS-i классификация

AS-i версия	3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.7
AS-i сертификат	124401

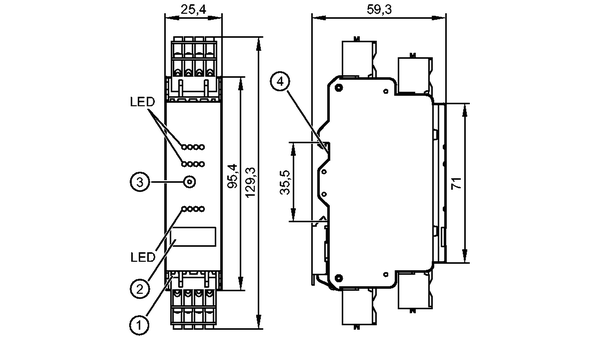

Механические данные

Материал	пластмасса; PC GF20
Вес [kg]	0,149

Дисплеи / Элементы управления

Индикация состояния выхода LED	Gelb (I1...I4, O1...O4)
Рабочий режим LED	Grun (AS-i, AUX)
Ошибка LED	Rot (FAULT)

электрическое подключение

Электрическое подсоединение

Прибор: 4-х полюсные клеммные колодки, с шагом контактов 5,0 мм; разъём: 1x4-poliger Twin-Stecker mit Federkraftanschluss von Phoenix Contact; Typ TVFKC 1,5/4-ST BK 0,2…1,5 mm? (AWG 24…16); 3x4-polig Stecker mit Federkraftanschluss von Phoenix Contact; Typ 1,5/4-ST BK 0,2..2,5 mm? (AWG 24…14)

Назначение жил кабеля при подключении

A+:	AS-i +
A-:	AS-i -
I+:	питание датчика +24V
I-:	питание датчика 0V
E+:	Внешнее напряжение для силовых приводов +24V (AUX)
E-:	Внешнее напряжение для силовых приводов 0V (AUX)
I1...I4:	Дискретный входной сигнал Датчик 1...4
O1...O4:	Коммутационный выход привод 1...4
O-:	Коммутационный выход привод 0V

Принадлежности

Принадлежности (входят в комплект)	разъём

Примечания

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. ) Категория применения DC-13; категория применения DC-12: 700 mA. Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1). *) > 50 °C: 2000 mA
Упаковочная величина [штука]	1

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. *) Категория применения DC-13; категория применения DC-12: 700 mA. Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1). **) > 50 °C: 2000 mA

Упаковочная величина [штука]
