ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5216 ClassicLine 4AI C AUX IP67 (13285)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5216 ClassicLine 4AI C AUX IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13285

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактор Schneider Electric TeSys CAK 10А 690/24В DC CA4KN40BW3

Смотреть ещё

Описание

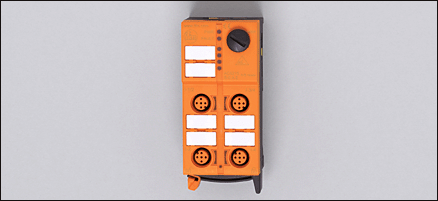

Описание Промышленная шина AS-Interface: AC5216 ClassicLine 4AI C AUX IP67

Характеристики

Активный модуль ClassicLine
Прямое подключение к плоскому AS-i кабелю
4 aналоговых входа 4...20 mA
Для подключения 2- и 3- проводных датчиков
Ориентация плоского кабеля возможна в трех направлениях

Электронные данные

Электрическое исполнение	4 aналоговых входа 4...20 mA
Рабочее напряжение [V]	18...31,6 DC (AS-i) / 16...30 DC (AUX); 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	50
Макс. допустимая токовая нагрузка на каждый модуль [mA]	2000
AS-i интерфейс, защита от переполюсовки	да

Входы

аналоговый
Аналоговый вход	4...20 mA
Питание датчика	AUX
Защита от короткого замыкания	да
Макс. падение напряжения при номинальном токе [V]	10
Разрешение [Bit]	12

Диапазон измерения / настройки

Область значений [Bit]	4000...20000

Точность/ погрешность

Точность [в % от диапазона]	0,5 *)

Время реакции

АЦП (аналого-цифровой преобразователь)	1 канал: 60 ms / 2 канала: 120 ms / 3 канала: канал 1 120ms и канал 2 и 3 240ms / 4 канала: 240 ms

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-2 EN 61000-6-3
MTTF [лет]	105

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	123501

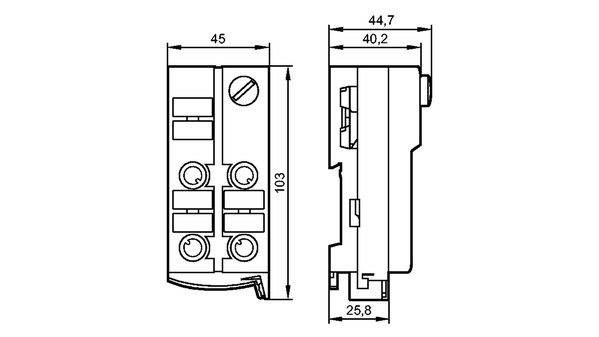

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,186

Дисплеи / Элементы управления

Рабочий режим LED	Зеленый (индикация напряжения на шине AS-i)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индикаторные каналы AI1...AI4)

электрическое подключение

Назначение жил кабеля при подключении

1:	питание датчика +24V
2:	аналоговый выход AI +
3:	питание датчика 0V / аналоговый выход AI-
4:	не используется (n.c.)
5:	заземление

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004)

Примечания

Zwischen AS-i und AUX und zwischen AS-i und den Analogeingangen bestehen galvanische Trennungen. Zur Speisung der Sensoren kann die an den Pins 1 und 3 anliegende Sensorversorgung (+24 V, 0 V) verwendet werden. *) Toleranz unter Einfluss elektromagnetischer Storungen: ±1 % vom Messbereichsendwert
Упаковочная величина [штука]	1
