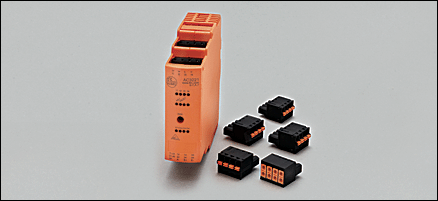

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC3220 SmartL25 4DI 4DO R C (13242)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC3220 SmartL25 4DI 4DO R C для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13242

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC3220 SmartL25 4DI 4DO R C

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Возможен монтаж в ряд
Разъём для адресации
Версия 3.0 с расширенным режимом адресации
Только для работы с мастерами AS-i с профилем M4

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC (AS-i)
Суммарное потребление тока от AS-i [mA]	300
Макс. допустимая токовая нагрузка на каждый модуль [mA]	6000 **)

Входы

цифровой
Электрическое подключение	PNP (Typ 2 gema? IEC 61131-2)
Питание датчика	AS-i
Диапазон питающих напряжений [V]	16...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Реле
Диапазон питающих напряжений [V]	10...240 AC / 24 DC *)
Макс. допустимая токовая нагрузка на каждый выход [mA]	6000 **)
Гальваническая развязка	Ja ***)
Встроенный 'Watchdog'	да
Защита от короткого замыкания	нет
Isolationsfestigkeit	Verstarkt (gema? EN 61010-1)
Категория электрического перенапряжения	II
Степень загрязнения	2

Условия эксплуатации

Температура окружающей среды [°C]	-25...60
Макс. допустимая относительная влажность воздуха [%]	90, без конденсации
Верхняя точка уровня моря [м]	2000
Степень защиты корпуса / клеммных зажимов	IP 20 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-2 EN 61000-6-3

AS-i классификация

AS-i версия	3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.7
AS-i сертификат	124301

Механические данные

Материал	пластмасса; PC GF20
Вес [kg]	0,229

Дисплеи / Элементы управления

Индикация состояния выхода LED	Gelb (I1...I4, O1...O4)
Рабочий режим LED	Grun (AS-i, AUX)
Ошибка LED	Rot (FAULT)

электрическое подключение

Электрическое подсоединение

Прибор: 4-х полюсные клеммные колодки, с шагом контактов 5,0 мм; разъём: 1x4-poliger Twin-Stecker mit Federkraftanschluss von Phoenix Contact; Typ TVFKC 1,5/4-ST BK 0,2…1,5 mm? (AWG 24…16); 4x4-poliger Twin-Stecker mit Federkraftanschluss von Phoenix Contact; Typ 2,5/4-ST BK 0,2..2,5 mm? (AWG 24…14)

Назначение жил кабеля при подключении

A+:	AS-i +
A-:	AS-i -
I+:	питание датчика +24V
I-:	питание датчика 0V
I1...I4:	Дискретный входной сигнал Датчик 1...4
O1...O4:	Коммутационный выход реле 1...4
11:	реле O1 Wechsler, Mittenkontakt
12:	реле O1 Wechsler, Ruhekontakt
14:	реле O1 Wechsler, Arbeitskontakt
21:	реле O2 Wechsler, Mittenkontakt
22:	реле O2 Wechsler, Ruhekontakt
24:	реле O2 Wechsler, Arbeitskontakt
33, 34:	реле O3 NO
43, 44:	реле O4 NO
nc:	не используется

Принадлежности

Принадлежности (входят в комплект)	разъём

Примечания

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. ) Выходы (реле) O1 и O3, также как O2 и O4 должны питаться в парах с тем же напряжением (напр. B. 2 x 240 В AC или 2 x 24 В DC) ) омическое сопротивление **) ? 240 V AC (O1+O3 zu O2+O4; O1+O3 zu AS-i + AUX; O2+O4 zu AS-i + AUX)
Упаковочная величина [штука]	1

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. *) Выходы (реле) O1 и O3, также как O2 и O4 должны питаться в парах с тем же напряжением (напр. B. 2 x 240 В AC или 2 x 24 В DC) **) омическое сопротивление ***) ? 240 V AC (O1+O3 zu O2+O4; O1+O3 zu AS-i + AUX; O2+O4 zu AS-i + AUX)

Упаковочная величина [штука]
