ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5213 ClassicLine 4DO-Y IP67 (13282)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5213 ClassicLine 4DO-Y IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13282

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

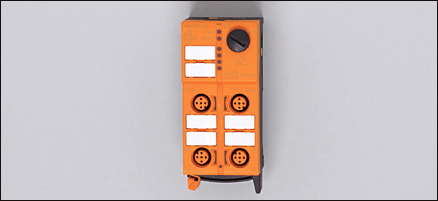

Описание Промышленная шина AS-Interface: AC5213 ClassicLine 4DO-Y IP67

Характеристики

Активный модуль ClassicLine
Прямое подключение к плоскому AS-i кабелю
Разъёмы M12 x 1
Разъём для адресации
Ориентация плоского кабеля возможна в трех направлениях
Цифровые выходы 2 A

Электронные данные

Электрическое исполнение	4 выхода
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	50
Макс. допустимая токовая нагрузка на каждый модуль [mA]	4000

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (15...30 DC) **)
Внешний источник питания	в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	2000 *)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 IEC 61000-6-2
MTTF [лет]	201

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-8.0.E
Конфигурация входов/выходов [Hex]	8
Идентификационный код [Hex]	0.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Выход1234 РозеткаO-1/2O1/2 O-2O-3/4O-3/4 O-4 Контакт4 2 44 2 4

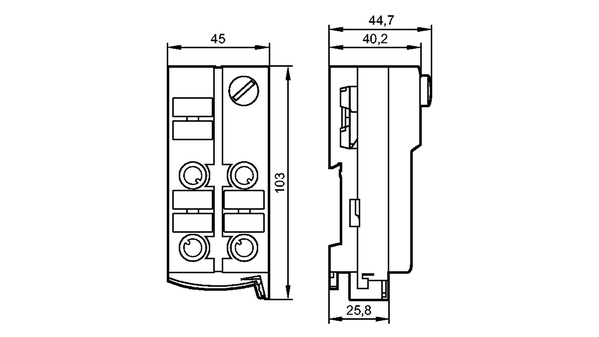

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,182

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Выходы
	Разъём O-1/2
1:	не используется
2:	Коммутационный выход 2
3:	внеш.напряжение AUX -
4:	Коммутационный выход 1
5:	не используется

	Разъём O-2
1:	не используется
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 2
5:	не используется

	Разъём O-3/4
1:	не используется
2:	Коммутационный выход 4
3:	внеш.напряжение AUX -
4:	Коммутационный выход 3
5:	не используется

	Разъём O-4
1:	не используется
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 4
5:	не используется

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004)

Примечания

) Категория утилизации (DC13): Мощность при включении и размыкании достигает до 40 W ( IEC 60947-5-1) *) через плоский кабель
Упаковочная величина [штука]	1
