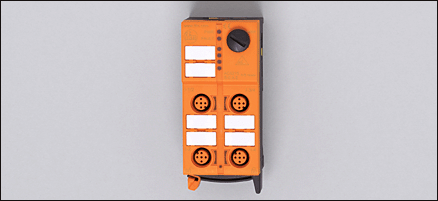

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5230 ClassicLine 1AI C 1AO C 2DI (13295)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5230 ClassicLine 1AI C 1AO C 2DI для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13295

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC5230 ClassicLine 1AI C 1AO C 2DI

Характеристики

Активный модуль ClassicLine
Разъёмы M12 x 1
Только для работы с мастерами AS-i с профилем M4
Гальваническая развязка
Ориентация плоского кабеля возможна в трех направлениях

Электронные данные

Электрическое исполнение	2 цифровых входа / 1 аналоговый вход / 1 аналоговый выход
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	250
Макс. допустимая токовая нагрузка на каждый модуль [mA]	200
AS-i интерфейс, защита от переполюсовки	да

Входы

цифровой
аналоговый
Электрическое подключение	PNP
Питание датчика	AS-i
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC
Аналоговый вход	4...20 mA
Защита от короткого замыкания	да
Максимальное рабочее напряжение [V]	33
Макс. падение напряжения при номинальном токе [V]	10
Разрешение [Bit]	12
Гальваническая развязка	да (при использовании внешнего питания датчика / привода)

Выходы

аналоговый
токовый выход [mA]	4...20
Питание привода	AS-i
Макс. падение напряжения при номинальном токе [V]	10
Гальваническая развязка	да (при использовании внешнего питания датчика / привода)
Разрешение [Bit]	12

Диапазон измерения / настройки

Область значений [Bit]	4000...20000

Точность/ погрешность

Точность [в % от диапазона]	0,5

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 IEC 61000-6-2
MTTF [лет]	137

AS-i классификация

AS-i версия	3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.5.5
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	5.5
Биты параметров	Бит параметраFunktion P0Watchdog am Analogausgang 0: Watchdog inaktiv, 1: Watchdog aktiv (default) P1Peripheriefehler Signalisierung Analogeingang 0: inaktiv, 1: aktiv (default) P2Peripheriefehler Signalisierung Analogausgang 0: inaktiv, 1: aktiv (default) P3nicht verwendet, 1:default

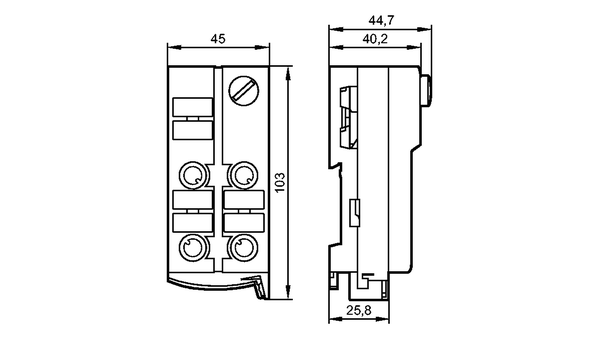

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,192

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Вход
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	заземление FE

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	заземление FE

	аналоговый выход
1:	питание датчика + 24 V
2:	аналоговый выход AI +
3:	питание датчика 0 V
4:	аналоговый выход AI -
5:	заземление

	Аналоговый выход
1:	Питание привода + 24 V
2:	Аналоговый выход AO +
3:	Питание привода 0 V
4:	Аналоговый выход AO -
5:	заземление

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004)

Примечания

Ein 3-Leiter Anschluss ist mit externer Brucke moglich. Wird zur Speisung der Sensoren / Aktuatoren die an den Pins 1 und 3 anliegende Versorgung (+24 V, 0 V) verwendet, so ist keine galvanische Trennung zu AS-i gegeben. Die analogen Ein- und Ausgange (Pin 2 und 4) sind untereinander galvanisch getrennt und haben keine Verbindung zu AS-i. Keiner der Anschlusse I-1/2, I-2 sowie Pin 1 und 3 der Sensor- / Aktuatorversorgung darf mit einem externen Potential verbunden werden, da sie mit dem AS-i-Kabel galvanisch verbunden sind.
Упаковочная величина [штука]	1

Ein 3-Leiter Anschluss ist mit externer Brucke moglich. Wird zur Speisung der Sensoren / Aktuatoren die an den Pins 1 und 3 anliegende Versorgung (+24 V, 0 V) verwendet, so ist keine galvanische Trennung zu AS-i gegeben. Die analogen Ein- und Ausgange (Pin 2 und 4) sind untereinander galvanisch getrennt und haben keine Verbindung zu AS-i. Keiner der Anschlusse I-1/2, I-2 sowie Pin 1 und 3 der Sensor- / Aktuatorversorgung darf mit einem externen Potential verbunden werden, da sie mit dem AS-i-Kabel galvanisch verbunden sind.
