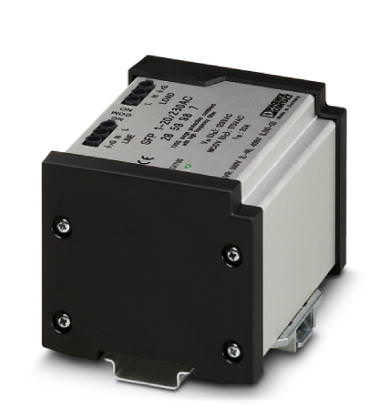

Фильтр с защитой от перенапряжений, тип 3 Устройство защиты от перенапряжений с ЭМ-фильтром - SFP 1-20/230AC - 2859987 (118736)

Поставляем Фильтр с защитой от перенапряжений, тип 3 Устройство защиты от перенапряжений с ЭМ-фильтром - SFP 1-20/230AC - 2859987 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118736

Производитель

Phoenix Contact

Категория

Список фильтров с защитой от перенапряжений, тип 3

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений с ЭМ-фильтром - SFP 1-20/230AC - 2859987

Размеры

Высота	93 мм
Ширина	112 мм
Глубина	79 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C

Общие сведения

Материал корпуса	ABS, V0(UL-94)
Класс воспламеняемости согласно UL 94	V0
Цвет	алюминий
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Тип монтажа	Монтажная рейка: 35 мм
Полюсов	2
Может применяться в странах со следующими кодами	D, A, I, NL, S, E, FIN, P
Направление действие	L-N L(N)-PE

Защитная цепь

Класс испытания согл. МЭК	III
	T3
Тип EN	T3
Номинальное напряжение U_N	230 В AC
Расчетное напряжение разрядника U_C (L-N)	264 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_N	20 А (40 °C)
Ток защитного проводника I_PE	? 0,57 мА
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PE)	10 кA
Комбинированный импульс U_OC	10 кВ
Уровень защиты U_p (L-N)	? 1 кВ
Уровень защиты U_P (L-PE)	? 1 кВ
Уровень защиты U_p (N-PE)	? 1 кВ
Время срабатывания t_A (L-N)	? 25 нс
Время срабатывания t_A (L-PE)	? 25 нс
Время срабатывания t_A (N-PE)	? 25 нс
Индуктивность на каждую цепь	2x 1 мГн ±30 % (С компенсацией токов)
Емкость (L-N)	1 мкФ ±10 % (X2-275 V)
Емкость (L-PE)	2,2 нФ ±20 % (Y2-250 V)
Емкость (L-PEN)	2,2 нФ ±20 % (Y2-250 V)
Номинал предохранителя, макс.	20 А (gL / gG)
Вносимое затухание aE, сим.	20 дБ (?100 кГц / 50 Ом)
Вносимое затухание aE, асим.	30 дБ (? 1 МГц / 50 ?)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Контакт для дистанционной передачи сигнала

Характеристики клемм

Наименование, подключение	Вход / выход
Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Способ подключения	3 экранированных проводника
Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	4 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	4 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	10

Контр.контакт

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Максимальный рабочий ток I_макс.	1 А (250 В AC)
	0,25 А (250 В DC)
	1 А (48 В DC)
