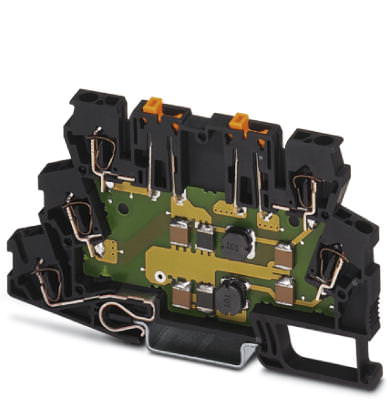

Фильтр с защитой от перенапряжений, тип 3 Устройство защиты от перенапряжений - TT-ST-M-SFP-24AC - 2858946 (118735)

Поставляем Фильтр с защитой от перенапряжений, тип 3 Устройство защиты от перенапряжений - TT-ST-M-SFP-24AC - 2858946 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118735

Производитель

Phoenix Contact

Категория

Список фильтров с защитой от перенапряжений, тип 3

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-ST-M-SFP-24AC - 2858946

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	IEC 60664-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C3
Класс VDE	C1
	C3
Номинальное напряжение U_N	24 В AC
Макс. напряжение при длит. нагрузке U_C	38 В DC
	30 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	38 В DC
	30 В AC
Номинальный ток I_N	0,5 А (55 °C)
Эффективный рабочий ток I_C при U_C	? 100 мкA (на цепь)
Ток защитного проводника I_PE	? 1 мА (на цепь)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	350 А
Суммарный импульсный ток (8/20) мкс	700 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	1,5 кA (на цепь)
	3 кA (Суммарн.)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	60 А (на цепь)
	120 А (Суммарн.)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 70 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 70 В
Остаточное напряжение при I_n (фаза-земля)	? 80 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 80 В
Уровень защиты U_P (фаза-фаза)
Уровень защиты U_P (фаза-земля)	? 80 В (C1 (500 В / 250 А))
Время срабатывания tA (фаза-земля)	? 25 нс
Вносимое затухание aE, асим.	Тип. 40 дБ (1 МГц / 50 Ом)


Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 60 кГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 20 кГц
Емкость (фаза-земля)	130 нФ
Индуктивность на каждую цепь	100 мГн (на цепь)
Сопротивление на каждую цепь	0,5 ? (на цепь)
Номинал предохранителя, макс.	500 мА (Например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (500 В / 250 А)
	C3 (25 A)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
