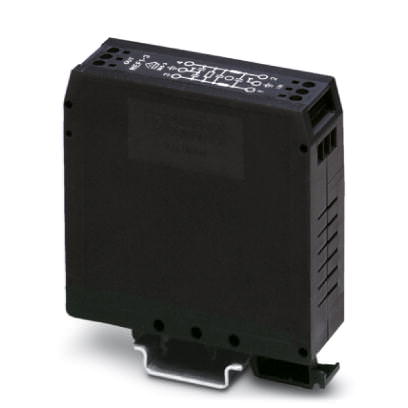

Фильтр ЭМ-фильтр - NEF 1- 3 - 2794110 (118731)
Поставляем Фильтр ЭМ-фильтр - NEF 1- 3 - 2794110 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание ЭМ-фильтр - NEF 1- 3 - 2794110
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 100 °C (HMF) |
Общие сведения
| Материал корпуса | PA |
|---|---|
| Класс воспламеняемости согласно UL 94 | V2 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | IEC 60664-1 |
| VDE 0110-1 | |
| Исполнение | Модуль для установки на монтажную рейку, неразъемный |
| Тип монтажа | Тейка типа Hut / G |
| Направление действие | 1L-N N-PE |
Защитная цепь
| Номинальное напряжение UN | 240 В AC |
|---|---|
| Рабочее напряжение, максимальное Umax | 264 В AC |
| Расчетное напряжение разрядника UC (L-N) | 264 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 264 В AC |
| Номинальная частота fN | 50 Гц |
| 60 Гц | |
| Номинальный ток IN | 3 А (40 °C) |
| Эффективный рабочий ток IC при UC | ? 0,25 мА |
| Ток защитного проводника IPE | ? 0,5 мА |
| Уровень защиты Up (L-N) | |
| Уровень защиты UP (L-PE) | |
| Уровень защиты Up (N-PE) | |
| Индуктивность на каждую цепь | 2x 2,7 мГн (Компенсация токов в соответствии с VDE 0565-2) |
| Емкость (L-N) | 2x 100 нФ (X2) |
| Емкость (L-PE) | 2x 2,2 нФ (Y2) |
| Номинал предохранителя, макс. | 3 А (gL) |
| Вносимое затухание aE, сим. | ? 55 дБ (50 Ом / 1 МГц) |
| Вносимое затухание aE, асим. | ? 35 дБ (50 Ом / 1 МГц) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 4 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 12 |
