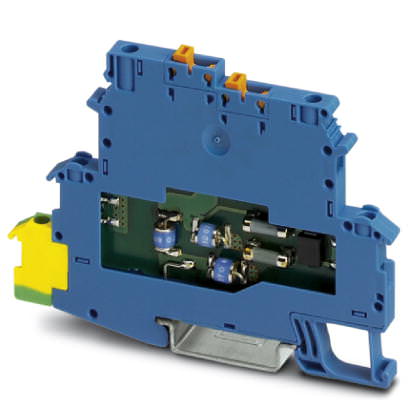

Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - TT-EX(I)-M-24DC - 2803865 (109798)

Поставляем Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - TT-EX(I)-M-24DC - 2803865 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109798

Производитель

Phoenix Contact

Категория

Перечень продуктов для защиты сигнальных цепей во взрывоопасных зонах

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-EX(I)-M-24DC - 2803865

Размеры

Высота	92 мм
Ширина	6,2 мм
Глубина	66,45 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V-2
Цвет	синий
Стандарты для воздушных путей и путей утечки	EN 50020
	VDE 0110-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы с PE-основанием - раздельное подключение PE
Полюсов	2
Направление действие	Line-Line Line-Earth Ground

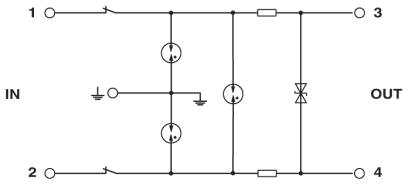

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
	17 В AC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	30 В DC
	21 В AC
Номинальный ток I_N	250 мА (T_A < 40 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	1 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA (на цепь)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А (на цепь)
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 44 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1,5 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 44 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1,5 кВ
Остаточное напряжение при I_n (фаза-фаза)	? 40 В
Остаточное напряжение при I_n (фаза-земля)	? 110 В
Уровень защиты U_P (фаза-фаза)	? 70 В (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-земля)	? 1,5 кВ (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	1 дБ (?1 МГц / 50 Ом)
	0,3 дБ (? 200 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2 МГц
Сопротивление на каждую цепь	4,7 ? ±10 %
	4,7 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (500 А)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-21

Данные по взрывозащищенности

Максимальная внутренняя емкость С_i	2 нФ
Максимальная внутренняя индуктивность L_i	1 мГн
Максимальное значение внутренней постоянной времени t (R_i/L_i)	0,1 мкс
Максимальный входной ток I_i	250 мА
Максимальное входное напряжение U_i	30 В
Максимальная входная мощность Pi	0,75 Вт
Напряжения изоляции относительно земли	500 В 10 %
