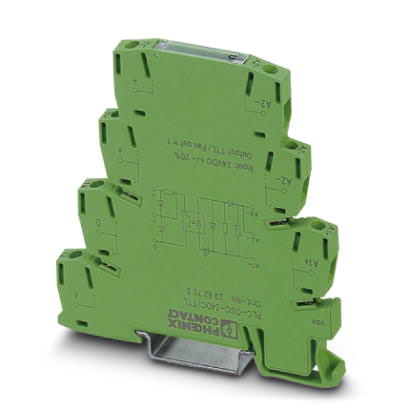

Комплектный модуль Модуль полупроводникового реле - PLC-OSP- 24DC/TTL - 2982731 (119386)

Поставляем Комплектный модуль Модуль полупроводникового реле - PLC-OSP- 24DC/TTL - 2982731 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119386

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - PLC-OSP- 24DC/TTL - 2982731

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	86 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	< 0,4
Порог срабатывания, сигнал '1', относительно U_N	> 0,8
Типовой входной ток при U_N	3,4 мА
Время включения, типовое	35 мкс
Время отключения, типовое	35 мкс
Индикатор состояния	LED желт.
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Параллельно подключенные диоды для защиты от неправильного подключения
Ограничение верхнего предела напряжения	> 33 В
Частота передачи	1 кГц

Выходные данные

Наименование	Выходные данные
Выходное номинальное напряжение	5 В DC -10 % ... +20 %
Макс. ток продолжительной нагрузки	TTL-нагрузка (Fan out = 1) / 50 мА для режима переключения
Нагрузочная способность	1
Ограничение верхнего предела напряжения	> 8 В
Выходная коммутация	3-проводная схема, с заземлением
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Параллельно подключенные диоды для защиты от неправильного подключения

Характеристики клемм

Тип подключения	Пружинный зажим
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ_eff (50 Гц, 1 мин)
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция
Расчетное напряжение изоляции	250 В DC
Степень загрязнения	2
Категория перенапряжения	III
