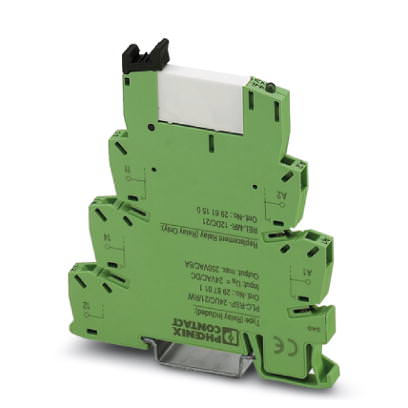

Комплектный модуль Релейный модуль - PLC-RPT-110UC/21AU/RW - 2900323 (119151)

Поставляем Комплектный модуль Релейный модуль - PLC-RPT-110UC/21AU/RW - 2900323 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119151

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Релейный модуль - PLC-RPT-110UC/21AU/RW - 2900323

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	94 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C (Класс по температуре TX)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Активная часть

Входное номинальное напряжение U_N	110 В DC
Диапазон входных напряжений относительно U_N	0,7 ... 1,25
Типовой входной ток при U_N	2 мА
Время срабатывания, типовое	4 мс
Время возврата, типовое	4 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Мостовой выпрямитель Мостовой выпрямитель
	Защитный диод Защитный диод
	Защита от перенапр.
	Фильтр RCZ
	Электроника широкого диапазона

Контактная часть

Исполнение контакта	1 переключающий контакт
Материал контакта	AgSnO, с покрытием золотом
Максимальное напряжение переключения	30 В AC
	36 В DC
Минимальное напряжение переключения	100 мВ (при 10 мА)
Максимальный пусковой ток	50 мА
Минимальный коммутационный ток	1 мА (при 24 В)
Макс. ток продолжительной нагрузки	50 мА
Мощность отключения (активная нагрузка), максимальная	1,2 Вт (при 24 В DC)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	1 А (24 В (DC13))
	0,2 А (110 В (DC13))
	0,1 А (220 В (DC13))
	3 А (24 В (AC15))
	3 А (120 В (AC15))
	3 А (230 В (AC 15))
Указание	следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения	250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP.)
Минимальное напряжение переключения	12 В AC/DC
Макс. ток продолжительной нагрузки	6 А (См. график завис. пар.)
Минимальный коммутационный ток	10 мА
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC)
	20 Вт (При 48 В постоян. тока)
	18 Вт (При 60 В постоян. тока)
	23 Вт (При 110 В постоян. тока)
	40 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	2 А (при 24 В, DC13)
	0,2 А (при 110 В, DC13)
	0,1 А (при 220 В, DC13)
	3 А (при 24 В, AC15)
	3 А (при 120 В, AC15)
	3 А (при 230 В, AC15)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	4 кВ_eff (50 Гц, 1 мин)
Режим работы	100 % ED
Степень защиты	RT III (Реле)
	IP20 (Установочный блок реле)
Долговечность механическая	прибл. 2 x 10⁷ коммутационных циклов
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	EN 50155 (VDE 0115, часть 200)
	EN 50178
	МЭК 62103
	EN 61373
	EN 50121
Расчетное импульсное напряжение / изоляция	6 кВ
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, макс.	14
Сечение провода AWG/kcmil, мин.	26
