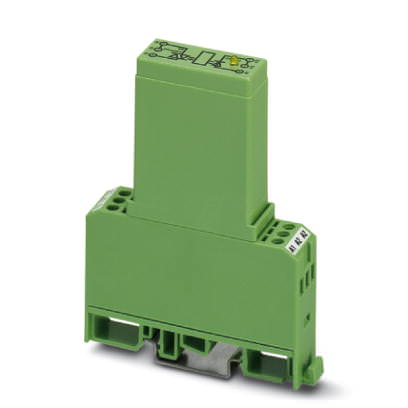

Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV- 60DC/240AC/3 - 2954248 (120046)

Поставляем Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV- 60DC/240AC/3 - 2954248 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120046

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - EMG 17-OV- 60DC/240AC/3 - 2954248

Размеры

Ширина	17,5 мм
Высота	75 мм
Глубина	102 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	60 В DC
Диапазон входных напряжений относительно U_N	0,64 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	? 0,32
Порог срабатывания, сигнал '1', относительно U_N	? 0,64
Типовой входной ток при U_N	6 мА
Время включения, типовое	10 мс
Время отключения, типовое	10 мс
Индикация рабочего напряжения	LED желт.
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки
	Варистор
Частота передачи	25 Гц

Выходные данные

Выходное номинальное напряжение	240 В AC
Диапазон выходного напряжения	48 В AC ... 280 В AC (50 Гц ... 60 Гц)

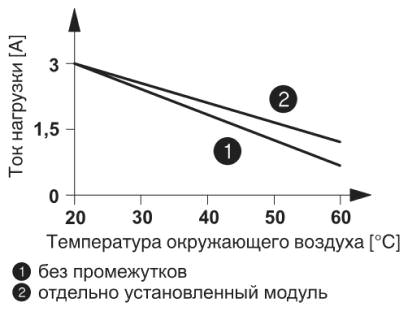

Макс. ток продолжительной нагрузки	3 А (См. график завис. пар.)
Ток нагрузки, минимальный	50 мА
Ток утечки	4 мА (в отключенном состоянии)
Импульсный ток	160 А (t = 10 мс)
Предельная нагрузка	128 A²c (I² x t при t = 10 мс)
Пиковое запирающее напряжение	600 В (Периодическое пиковое запирающее напряжение)
Падение напряжения при макс. рабочем токе	? 1 В
Выходная коммутация	2 проводная, изолированная
Наименование защиты	RC-звено
	Защита от перенапр.
Защитная цепь / модуль	RC-звено
	Варистор

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Испытательное напряжение, вход / выход	3,5 кВ AC
	3,5 кВ AC
Монтажное положение	горизонтальное
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III
