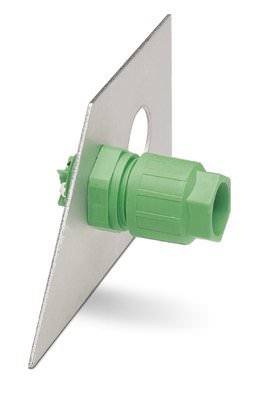

Изделие для монтажной системы QPD Держатель контактов - Q 1,5/4A50/24-M20KU-ESA - 1641646 (124245)

Поставляем Изделие для монтажной системы QPD Держатель контактов - Q 1,5/4A50/24-M20KU-ESA - 1641646 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124245

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание Держатель контактов - Q 1,5/4A50/24-M20KU-ESA - 1641646

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Длина кабеля	0,5 м
Цвет	зеленый
Способ подключения	Тип подключения QUICKON
Тип подключения	Отдельные гибкие провода длиной 50 см; 1,5 мм?
Замечание по типу внутреннего подключения	Полюс 1: коричневый; полюс 2: белый; полюс 3: синий; полюс 4: черный
Полюсов	4
Раствор ключа - накидная гайка	19 мм
Момент затяжки накидной гайки	3 Нм
Раствор ключа - держатель контактов	24 мм
Момент затяжки держателя контактов	4,5 Нм
Момент затяжки контргайки	4,5 Нм
Количество точек подключения	4
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,75 мм?
Сечение жесткого проводника макс.	1 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	16

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295, классы 1 - 6 / мин. 0,15 мм
Изоляционный материал жилы	PVC/PE
Диаметр проводника вкл. изоляцию	1,8 мм ... 3 мм
Наружный диаметр кабеля	6 мм ... 12 мм

Окружающие условия

Класс защиты	IP65
	IP67
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем)
Температура при подключении кабеля	-5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем)

Электрические характеристики

Номинальный ток I_N	15 А
Расчетный ток	15 А
Расчетное напряжение (III/3)	500 В
Замечание по расчетному напряжению (III/3)	С изолирующей втулкой PT/FS 4,8. Без изолирующей втулки 250 В AC.
Расчетное напряжение (III/2)	800 В
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (III/3)	6 кВ
Расчетное импульсное напряжение (III/2)	6 кВ
Расчетное импульсное напряжение (II/2)	6 кВ

Механические характеристики

Частота подключения QUICKON	макс. 10
PC QUICKON, тип резьбы	M20
Категория по ударному воздействию	3

Данные о материале

Материал, контакт	CuZn
Материал, контактная поверхность	оцинкован.
Материал, держатель контакта	PA
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3
