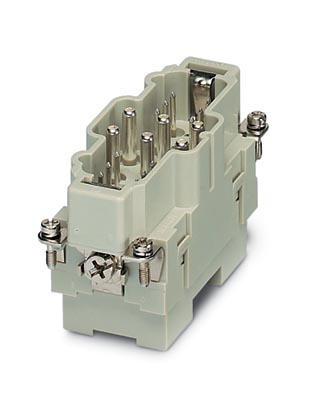

Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 6/12-ESTS - 1636350 (124633)

Поставляем Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 6/12-ESTS - 1636350 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124633

Производитель

Phoenix Contact

Категория

Список контактных вставок с неизменяемым количеством полюсов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для контактов - HC-K 6/12-ESTS - 1636350

Общие сведения

Указание	Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16/B32, аксиальное подключение для 2-мм торцового шестигранного ключа
Способ подключения	С осевыми винт. зажимами (Контакты цепи питания)
	Сигнал Винтовые зажимы
Момент затяжки	1,5 Нм (Силовой контакт 2,5 - 4 мм?)
	0,8 Нм (Контакты цепи управления)
	2 Нм (Силовой контакт 6-8 мм?)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	6+12+PE
Количество, силовые контакты	6
Количество, контакты цепи управления	12
Циклы установки	? 500
Исполнение	B16
Сечение	2,5 мм? ... 8 мм?
	0,2 мм? ... 2,5 мм?
Сечение AWG	12 ... 10
	24 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	8 мм +1 (Силовые контакты 2,5 - 8 мм?)
	10 мм (Контакты цепи управления)
Диаметр проводника вкл. изоляцию	6,2 мм (мак., силовые контакты)
Указания по монтажу	- Аксиальные винтовые зажимы зажимают и разжимают 2-мм торцовым шестигранным ключом. - К аксиальным винтовым зажимам подсоединяются только гибкие проводники. - Обслуживание разъемных соединений выполнять только после отключения нагрузки и электропитания.
	Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивание проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстояние от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06.

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Данные о материале

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Сплав меди
Материал, контактная поверхность, силовой контакт	серебро
Материал, контактная поверхность, управляющий контакт	серебро
Материал, держатель контакта	PC

Электрические характеристики

Расчетное напряжение силовых контактов	230/400 В
Расчетное напряжение (III/3)	Мощность 690 В
	Сигнал 230 В (фаза-земля)
	Сигнал 400 В (фаза-фаза)
Расчетное импульсное напряжение	8 кВ (Контакты цепи питания)
	4 кВ (Контакты цепи управления)
Расчетный ток	40 А (Контакты цепи питания)
	10 А (Контакты цепи управления)
