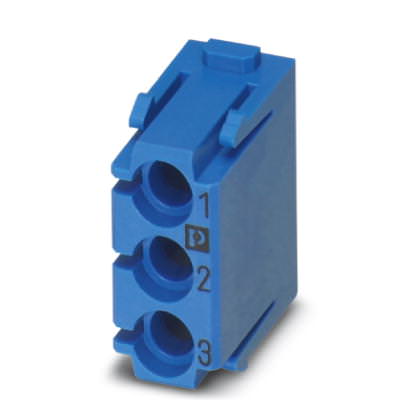

Модульная контактная вставка Модуль для установки контактов - HC-M-PN3-MOD-ST-BU - 1663475 (124954)

Поставляем Модульная контактная вставка Модуль для установки контактов - HC-M-PN3-MOD-ST-BU - 1663475 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124954

Производитель

Phoenix Contact

Категория

Список модульных контактных вставок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для установки контактов - HC-M-PN3-MOD-ST-BU - 1663475

Электрические характеристики

Указание	Для корпусов HEAVYCON-ADVANCE типов B6 - B24 и корпусов HEAVYCON типов B6 - B48, необходима стопорная рама с шарниром HC-M-MHR..., пневматические штыревые и гнездовые контакты HC-M-PN... (пневматические штыревые и гнездовые контакты не входят в комплект поставки)
Полюсов	3

Указание

Для корпусов HEAVYCON-ADVANCE типов B6 - B24 и корпусов HEAVYCON типов B6 - B48, необходима стопорная рама с шарниром HC-M-MHR..., пневматические штыревые и гнездовые контакты HC-M-PN... (пневматические штыревые и гнездовые контакты не входят в комплект поставки)

Полюсов

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Механические характеристики

Внутренний диаметр, подсоединение напорного шланга	4 мм
Циклы установки	? 500

Общие сведения

Цвет	синий
Количество модулей	1
Класс воспламеняемости согласно UL 94	V0
Указания по монтажу	Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые HC-CBU (1676860) ключи. При подсоединении шланга необходимо учитывать минимальный радиус изгиба.
	- пневматический контакт фиксируется в модуле. Для это он вводится в модуль с передней стороны, - модули с установленными контактами вставляются в шарнирную раму. После этого шарнирная рама фиксируется при помощи HC-M-MHR-FIX (во избежание раскрывания), - пневматические шланги вставляются в пневматический контакт с задней стороны модуля. Рекомендуется использовать средние точки для установки модулей и сальниковый/соединительный корпус с прямым кабельным отводом
