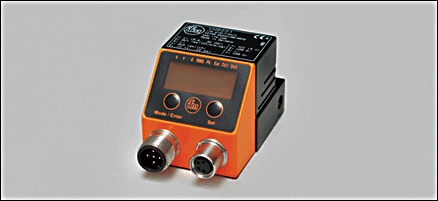

Система мониторинга и диагностики Датчики вибрации: VNB001 VIBRATION SENSOR (20446)

Поставляем Система мониторинга и диагностики Датчики вибрации: VNB001 VIBRATION SENSOR для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20446

Производитель

IFM

Категория

Системы мониторинга и диагностики

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики вибрации: VNB001 VIBRATION SENSOR

Характеристики

Датчик вибрации
VN
Подключение через разъёмы M12 и M8
Датчик вибрации в соответствии с ISO 10816
Настройка параметров с помощью кнопок

Электронные данные

Рабочее напряжение [V]	9,6...30 DC; или через USB (коммутационные выходы неактивны)
Потребление тока [mA]	70 (24 V)
Класс защиты	III
Защита от перепутывания полярности	да

Входы / выходы

Электрическое подключение	2 коммутационных выхода или 1 коммутационный и 1 токовый выход 4...20 мA (настройка с помощью кнопок) 1 токовый выход 4...20 мA
Вход / общий выход	3, конфигурируемый

Входы

аналоговый
Аналоговый вход	4...20 mA

Выходы

Падение напряжения [V]	2
Max. ток нагрузки	100 mA
Защита от короткого замыкания	да
Защита от перегрузок по току	да
аналоговый
токовый выход [mA]	4...20
Наиб.нагрузка [?]	150 (9,6...17 V) / 500 (17...30 V)

Диапазон измерения / настройки

Принцип измерения	V-peak oder v-rms (parametrierbar uber Sensortasten)
Принцип измерения	емкостный
Диапазон измерения [м/с]	0...500, в зависимости от частоты колебания
Частотный диапазон [Hz]	2...1000

Точность/ погрешность

Точность [в % от диапазона]	± 3%

Программное обеспечение / Программирование

История измерений.	Ringspeicher, Speicherintervall 5 min., Aufzeichnungsdauer ca. 3 Jahre с часами реального времени

интерфейсы

Интерфейс передачи данных	USB; 2.0

Условия эксплуатации

Температура окружающей среды [°C]	-30...60
Температура хранения [°C]	-30...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV контактный разряд / 15 kV воздушный разряд EN 61000-4-3 10 V/m (80...2000 MHz) EN 61000-4-4 Bсплеск: 4 kV (емкостный зонд, с заземлением) EN 61000-4-6 10 V (0,15...80 MHz) EN 61000-6-4 промышленные среды
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms) / n=1000
MTTF [лет]	148

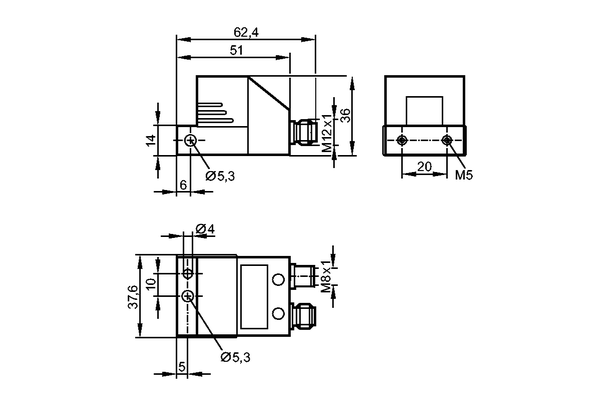

Механические данные

Вид датчика	Микромеханический акселерометр
Количество осей измерения	1
Сопротивление механической нагрузке [g]	100
Материал	корпус: отливка из цинка никелированн.
Вес [kg]	0,266

Дисплеи / Элементы управления

Индикация	4-х позиционный буквенно -цифровой дисплей
Функции дисплея LED	6x зеленый; 1x желтый; 1x красный

электрическое подключение

Электрическое подсоединение

Разъём M12; Разъём M8

Назначение жил кабеля при подключении

Контакт 1:	VCC (5 V) через USB-интерфейс
Контакт 2:	USB D-
Контакт 3:	L -
Контакт 4:	USB D+

Контакт 1:	L+ (9,6...30 V DC)
Контакт 2:	Out 1 Коммутационный выход или выход по току 4...20 мA (можно настроить)
Контакт 3:	L-
Контакт 4:	Out 2 Коммутационный выход
Контакт 5:	In 4...20 mA

Другие технические данные

Часы реального времени	UTC, Batterie gepuffert
Самоконтроль	да
Настройка	OU1, OU2: коммутационный выход NC Точка переключения раннего предупреждения (OU1): жёлтая 2,8 мм/с Точка переключения основной аварийной сигнализации (OU2): красная 4,5 мм/с Диапазон частот: 10...1000 Гц Метод измерения: rms Единица: мм/с
