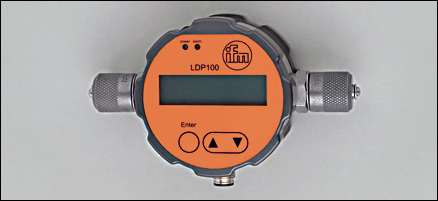

Система мониторинга и диагностики Системы диагностики: LDP100 OIL PARTICLE MONITOR (18053)

Поставляем Система мониторинга и диагностики Системы диагностики: LDP100 OIL PARTICLE MONITOR для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18053

Производитель

IFM

Категория

Системы мониторинга и диагностики

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы диагностики: LDP100 OIL PARTICLE MONITOR

Характеристики

Оптический монитор частиц загрязнений
Электрический разъём
Подключение к процессу: Minimess M16 x 2
Принцип действия/измерения: на принципе затемнения света
Reinheitsgrad nach ISO 4406:99 / SAE AS4059E ?)
Размерные каналы [мкм]: 4, 6, 14, 21
Интерфейс CAN
Out 1: аналоговый (4...20 мA); Out 2: коммутационный выход (выход с открытым коллектором)

Область применения

Применение	Минеральные масла (z.B. HLP), Эфирные масла (z.B. HEES), Биоразлагаемые масла (z.B. HETG)
Средняя температура масла [°C]	-10...80

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	9...33 DC
Потребление тока [mA]	180 (9 V DC) / 50 (33 V DC)
Класс защиты	III

Входы

Триггер	In: extern, Low-Pegel aktiviert Messzyklus

Выходы

Выход	Out 1: аналоговый (4...20 мA); Out 2: коммутационный выход (выход с открытым коллектором)
Выход	4...20 мA (конфигурируемый); цифровой сигнальный выход
Номинальный ток [mA]	500
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	(Ub - 4 В) / 20 мA; 1000 при Ub = 24 В

Диапазон измерения / настройки

Диапазон измерения	10...22 (характеристическое число)
Предел показаний	0...24 (характеристическое число)

Точность/ погрешность

Точность	± 1 Ordnungszahl ?)

Программное обеспечение / Программирование

Объем памяти	3000 наборов данных
Возможные опции при программировании	uber Tasten, PC oder digitalen I/O

Условия эксплуатации

Рабочее давление [MПa]	0...42 динамический / 0...60 статический
Расход [мл/мин]	50...400
Температура окружающей среды [°C]	-10...60
Температура хранения [°C]	-20...60
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
MTTF [лет]	129

Механические данные

Подключение к процессу	Minimess M16 x 2
Материалы корпуса в контакте с изм. средой	нержавеющая сталь 420 /1.4028; сапфир; NBR; хром
Вес [kg]	0,85

Дисплеи / Элементы управления

Индикация	ЖК дисплей отображаемое значение соответствует классу чистоты по ISO 4406:99 и SAE AS4059E

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

CANL/CANH: CAN канал (шина)

In: Коммутационный вход (низкий уровень активирует цикл измерения)

Out 1: Аналоговый выход

Out 2: Коммутационный выход

GND 1: Заземление сигнала Out 1

L-/screen: подключенный к корпусу

Примечания

?) SAE AS4059E: Keine separate Auswertung der Gro?enklassen 38 µm und 70 µm. ?) В калиброванном диапазоне (характеристические числа 10...22).
Упаковочная величина [штука]	1
