Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL 24 IOL 4 DI 12-PAC - 2692717 (108336)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL 24 IOL 4 DI 12-PAC - 2692717 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108336

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Смотреть ещё

Описание

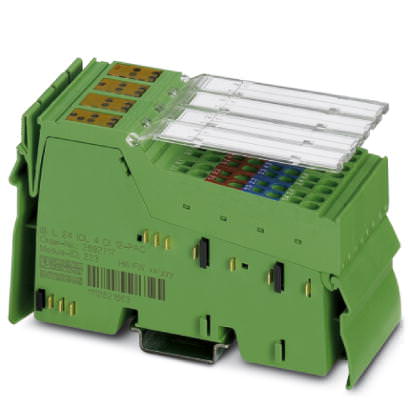

Описание Функциональные клеммные модули Inline - IB IL 24 IOL 4 DI 12-PAC - 2692717

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	200 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 24 В U_S (IO-Link и цифровые входы) / функциональное заземление 500 В DC 50 Гц 1 минута
	Питание 24 В U_S (IO-Link и цифровые входы) / питание 7,5 В (логическая схема шины) 500 В DC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление 500 В DC 50 Гц 1 минута
Диагностические сообщения	Короткое замыкание цифрового выхода в режиме SIO да
	Короткое замыкание в цепи питания датчика нет
	Перегрузка цепи питания датчика нет

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

Питание электронного модуля

Способ подключения	Путем разводки потенциалов

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 100 мА
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 2 А (под нагрузкой и с питанием портов)
	макс. 52 мА (без нагрузки)

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество входов	12 (EN 61131-2 Тип 1)
Диапазон входных напряжений, сигнал '0'	< 5 В (тип.)
Диапазон входных напряжений, сигнал '1'	> 11 В (тип.)
Номинальный входной ток при U_IN	2,2 мА
Временя задержки срабатывания при изменении сигнала с 0 на 1	3 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0	3 мс
