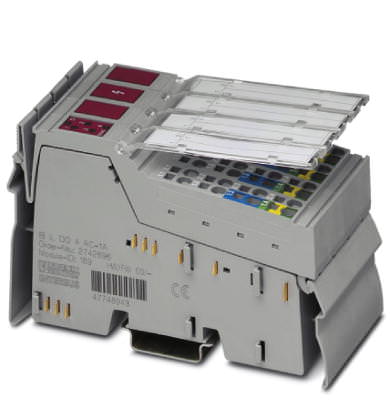

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL DO 4 AC-1A-PAC - 2861658 (120352)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL DO 4 AC-1A-PAC - 2861658 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120352

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL DO 4 AC-1A-PAC - 2861658

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).)
Допустимая влажность воздуха (хранение / транспортировка)	75 % ... 85 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	130 г
Указания по значениям массы	Без штекера
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема) / область периферийных устройств 2500 В AC 50 Гц 1 минута
	Выборочное испытание 1200 В AC 50 Гц 1 минута
	область периферийных устройств / FE 500 В AC 50 Гц 1 минута
	Выход / фаза 500 В AC 50 Гц 1 минута

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

Питание электронного модуля

Электропитание	24 В DC (номинал)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 45 мА (Из локальной шины)
Потребляемая мощность	макс. 0,34 Вт (Из локальной шины)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток при U_L	макс. 45 мА
Напряжение питания главной цепи U_M	230 В AC
Потребляемый ток при U_M	макс. 4 А AC

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Пружинный зажим

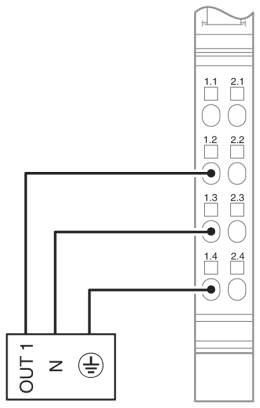

Способ подключения	3-проводная схема
Количество выходов	4
Защитная схема	Защита от перегрузки, защита выходов от короткого замыкания
Максимальный выходной ток на 1 канал	1 А
Максимальный выходной ток на 1 модуль	4 А
