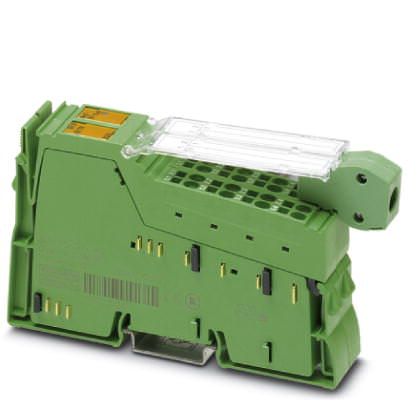

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL RS 232-PAC - 2861357 (120317)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL RS 232-PAC - 2861357 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120317

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL RS 232-PAC - 2861357

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	24,4 мм
Высота	136,8 мм
Глубина	71,5 мм

Общие сведения

Количество штекеров	2
Цвет	зеленый
Масса	135 г
Тип монтажа	Монтажная рейка
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).)
Допустимая влажность воздуха (хранение / транспортировка)	75 % ... 85 % (На внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата, например, при перемещении клеммных модулей в закрытое помещение.)
Степень защиты	IP20
	III, IEC 61140, EN 61140, VDE 0140-1

Интерфейсы

Интерфейс	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

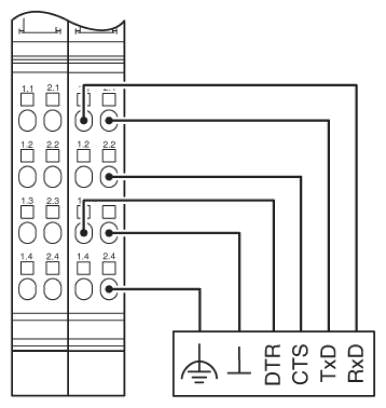

Интерфейс	RS-232
Тип подключения	Пружинный зажим
Скорость передачи данных	110 Bit/s ... 38400 Bit/s (конфигурируемый)
Входной буфер	4 kByte
Выходной буфер	1 kByte
Биты данных	7 или 8
Стоповые биты	1 или 2

Питание

Потребляемый ток, типовой	155 мА
Напряжение на периферийном устройстве	24 В DC (с помощью регулятора напряжения)
Диапазон напряжений периферийных устройств	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)

Канал последовательного ввода-вывода

Четность	Even, Odd или No Parity
Тип передачи	Прозрачный режим, режим сквозной передачи, режим передачи с буфером обмена, 3964R, XON/XOFF, протокол MOVILINK

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 155 мА
	макс. 225 мА (при коротком замыкании всех линий последовательного интерфейса)

Развязка по напряжению

Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Интерфейс RS-232 / питание 7,5 В (логическая схема шины) 500 В AC 50 Гц 1 минута
	Интерфейс RS-232 / питание 24 В (периферийные устройства) 500 В AC 50 Гц 1 минута
	Интерфейс RS-232 / заземление 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
