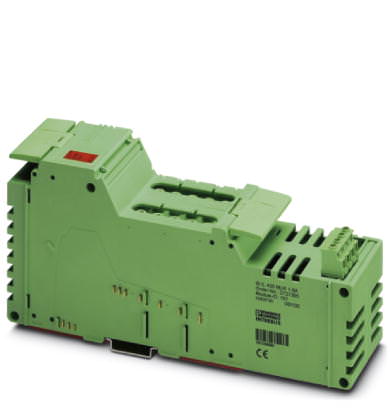

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 400 ELR 1-3A - 2727352 (120287)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 400 ELR 1-3A - 2727352 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120287

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL 400 ELR 1-3A - 2727352

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	63 мм
Высота	224 мм
Глубина	109 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 85 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание электронного модуля

Тип подключения	через устройство для разветвления
Наименование	Клеммные колодки X11 и X12
Потребляемый ток
Потребляемая мощность

Разъем для подключение сети

Наименование	Разъем для подключение сети
Тип подключения	Штекер питания или силовые перемычки
Обозначение, место соединения	Клеммная колодка; X11 и X12
Полюсов	5
Допустимое сечение жил кабеля	макс. 2,5 мм? (L1+L2+L3+N-PE)
Рабочее напряжение	187 В AC ... 440 В AC +0 % (Линейное напряжение)
Максимально допустимая нагрузка по току	20 А

Выход пускателя электродвигателя

Тип подключения	(3-фазные), через COMBICON
Количество	1
Наименование, выход	Отводы электродвигателя (3 фазы), не защищены от коротких замыканий, с внешним предохранителем 16 А
Обозначение, место соединения	Клеммная колодка; X10
Полюсов	4
Допустимое сечение жил кабеля	1 мм? ... 2,5 мм?
Рабочее напряжение	200 В AC ... 440 В AC
Диапазон частот	50 Гц ... 60 Гц
Диапазон номинальных токов	0,2 А ... 3,6 А
Частота переключений	макс. 30 в минуту (наблюдайте значения параметров)

Контроль электродвигателя

Диапазон настройки параметров	0,2 А ... 3,6 А (с шагом 50 / 100 / 200 мА, с помощью полевой шины)
Быстрое отключение	? 20 А (через 0,3 секунды)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В
Потребляемый ток при U_L	макс. 45 мА
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 50 мА

Общие сведения

Масса	450 г
Указания по значениям массы	Без штекера
Тип монтажа	Монтажная рейка
Степень защиты	I, IEC 61140, EN 61140, VDE 0140-1
Указание	Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON
Испытательный участок	Питание уровня UL / 400 В 1,2 кВ AC 50 Гц 1 минута
	Питание уровня US/400 В 1,2 кВ AC 50 Гц 1 минута
	Напряжение питания US / переключатель тормозного устройства 1,2 кВ AC 50 Гц 1 минута
	Напряжение питания UL / переключатель тормозного устройства 1,2 кВ AC 50 Гц 1 минута
	Удаленная шина / 400 В 1,2 кВ AC 50 Гц 1 минута
	Удаленная шина / переключатель тормозного устройства 1,2 кВ AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2: 1995 / IEC 61000-4-2 Разряд между контактами 6 кВ, критерий В; воздушный разряд 8 кВ, критерий B
	'Электромагнитные поля' EN 61000-4-3: 1993 / IEC 61000-4-3 Критерий A; напряжённость поля: 3 В/м
	Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4: 1995 / IEC 61000-4-4 Критерий B; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ
	Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5:1995 / IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 кВ/0,5 кВ (симм./асимм.); критерий B; кабели питания перемен. тока: 2 кВ / 4 кВ (симм../асимм.)
	Защищенность от помех по цепи питания, наведенных радиочастотными полями EN 61000-4-6: 1993 / IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
Излучение помех	Испытание согл. EN 61000-6-4 'Излучение радиопомех корпусом' EN 55011:1991, класс A
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 2г, критерий оценки 1
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1
Диагностические сообщения	Ток перегрузки Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
