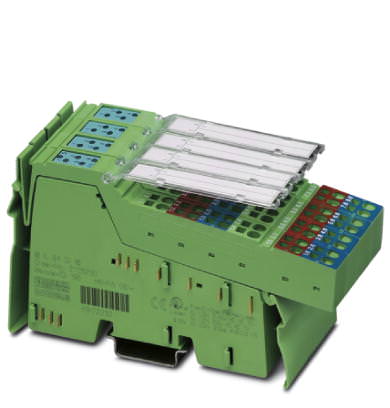

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 DI16-2MBD-PAC/SN - 2878120 (120303)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL 24 DI16-2MBD-PAC/SN - 2878120 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120303

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL 24 DI16-2MBD-PAC/SN - 2878120

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	140,5 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	122 г
Указания по значениям массы	Без штекера
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	2 MBit/s

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания	80 мА
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 60 мА (Из локальной шины)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток при U_L	макс. 35 мА
Напряжение питания главной цепи U_M	24 В DC
Потребляемый ток при U_M	макс. 8 A DC
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 4 А

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-проводной кабель
Количество входов	16 (EN 61131-2 Тип 1)
Время срабатывания, типовое	< 1 мс
Защитная схема	Защита от короткого замыкания, защита от перегрузки
Входное напряжение	24 В DC (с помощью регулятора напряжения)
Диапазон входных напряжений, сигнал '0'	-3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC
