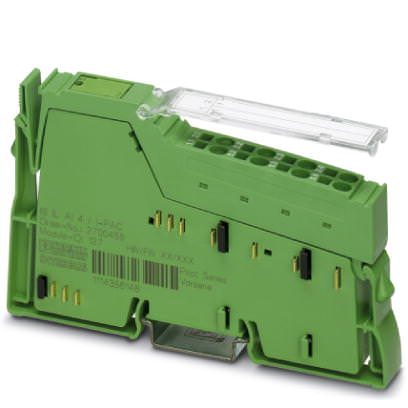

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AI 4/I-PAC - 2700458 (120387)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AI 4/I-PAC - 2700458 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120387

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL AI 4/I-PAC - 2700458

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,2 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	66 г
Указания по значениям массы	со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA / периферийные устр-ва 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA /Заземление 500 В AC 50 Гц 1 минута
	Периферийное устройство / заземление 500 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): ±1 кВ/±1 кВ (симметрично/несимметрично); экранированные провода ввода/вывода: ±1 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс A
Диагностические сообщения	Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения
	Отказ питания периферийных устройств Сообщение в виде диагностического кода (в формате IB IL)
	Значения выше или ниже диапазона измерений Сообщение в виде диагностического кода (в формате IB IL)
	Конфигурация недействительна Сообщение в виде диагностического кода (в формате IB IL)

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание электронного модуля

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 55 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	Тип. 30 мА
Потребляемая мощность	Тип. 0,94 Вт (всего)

Аналоговые входы

Количество входов	4 (Дифференциальные входы, ток)

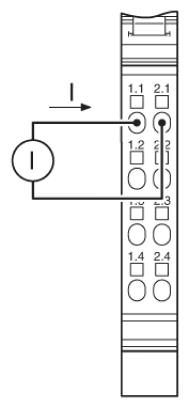

Способ подключения	2-проводная схема
Наименование, вход	Аналоговые входы
Время цифроаналогового преобразования	макс. 6,5 мкс
Разрешение АЦП	12 бит
Форматы данных	IB IL, совместим с S7
Разрешение измеренного значения	13 бит (12 бит + плюс знаковый разряд)
Представление измеренного значения	13 бит (12 бит + плюс знаковый разряд)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
Фильтрация	Формирование среднего значения выше 4, 16 или 32 или его отсутствие
Количество входов	4 (Дифференциальные входы, ток)
Поведение при обрыве провода	стремится к 0 мА; распознавание обрыва провода при 4 мА ... 20 мА
