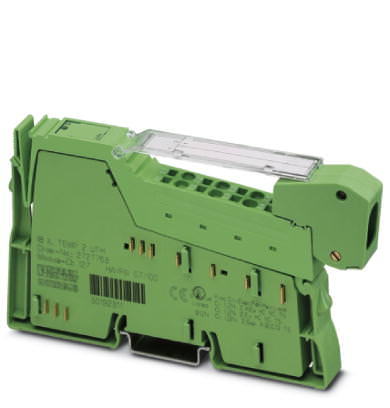

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL TEMP 2 UTH/CG-PAC - 2701050 (120480)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL TEMP 2 UTH/CG-PAC - 2701050 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120480

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL TEMP 2 UTH/CG-PAC - 2701050

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	67 г
Указания по значениям массы	со штекером
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи данных процесса (2 слова)
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 60 мА
	Тип. 43 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	макс. 18 мА
	Тип. 11 мА
Потребляемая мощность	Тип. 590 мВт

Аналоговые входы

Количество входов	2
Наименование, вход	Аналоговые UTH-входы
Описание входа	Входы для термоэлементов или линейного напряжения
Тип подключения	Пружинный зажим
Способ подключения	2-пров. (в экране)
Применяемые типы датчиков (TC)	U, T, L, J, E, K, N, S, R, B, C, W, HK
Принцип измерения	Последовательное приближение
Представление измеренного значения	16 бит с дополнением до двух и др.
Время цифроаналогового преобразования	< 120 мкс (на канал)
Разрешение АЦП	16 бит
Обновление данных процесса	30 мс (для обоих каналов)
