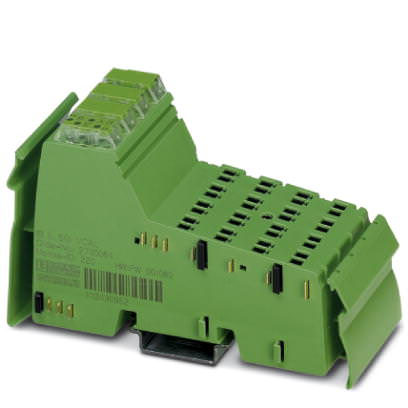

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL SGI 1/CAL - 2700064 (120324)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL SGI 1/CAL - 2700064 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120324

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL SGI 1/CAL - 2700064

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	120 мм
Глубина	71,5 мм
Указание по размерам	Размер с крышкой

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C (Соответствии типу согласно DIN EN 45501 и OIML R76: -10 °C ... 40 °C)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	160 г
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи процессных данных (2 слова), PCP с 2 словами
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Логическая цепь / аналоговое периферийное устройство (цифровое устройство развязки) 500 В AC 50 Гц 1 минута
	Питание 24 В (U_ANA) / аналоговое периферийное устройств (DC/DC-преобразователь) 500 В AC 50 Гц 1 минута
	RS-485 / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Контакт PS_a - PS_b / аналоговое перифер. устройство (изоляц. промежуток) 500 В AC 50 Гц 1 минута
	Функциональное заземление / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / питание 24 В (U_ANA) (DC/DC-преобразователь) 500 В AC 50 Гц 1 минута
	RS-485 / питание 24 В (U_ANA) (DC/DC-преобразователь) 500 В AC 50 Гц 1 минута
	Функциональное заземление / питание 24 В (U_ANA) (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / RS-485 (цифровое устройство развязки) 500 В AC 50 Гц 1 минута
	Функциональное заземление / RS-485 (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая цепь / контакты PS_a - PS_b (оптопара) 500 В AC 50 Гц 1 минута
	Функциональное заземление / контакты PS_a - PS_b (изоляц. промежуток) 500 В AC 50 Гц 1 минута
	Логическая схема / функциональное заземление (изоляционный промежуток) 500 В AC 50 Гц 1 минута
Диагностические сообщения	Исчезновение напряжения питания U_ANA Сообщение об ошибке в процессных данных
	Сбой или недостаточное напряжение питания логических схем U_L Передача сообщений об ошибках периферии на устр-во сопряжения
	Ошибка периферийного устр-а Сообщение об ошибке в процессных данных
	Ошибка пользователя Сообщение об ошибке в процессных данных

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

Последовательный интерфейс

Наименование	RS-485
Сеть	да
Адресация	Адрес 0 = широковещ. адресация, попер. индикация измер. значения брутто/нетто и измеренного значения массы тары
	Адрес 1 = измеренное значение брутто/нетто
	Адрес 2 = измеренное значение массы тары
	Адреса 3 ... 9 = зарезервированы
Нагрузочные резистор	120 Ом
Протокол передачи	STX/ETX

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток при U_L	Тип. 80 мА
	макс. 100 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	макс. 50 мА
	12 мА (при стандартной нагрузке 350 Ом и индикации)
	43 мА (при максимальной нагрузке 55 Ом и индикации)
Потребляемая мощность	Тип. 1 Вт (Прибор в номинальном режиме работы)
	макс. 2 Вт (Прибор при максимальной нагрузке)

Контакты

Описание	Блокировка параметра
Количество	1 (PS_a - PS_b)
Логика	PS_a - PS_b соединены = параметр заперт
Время срабатывания, типовое	< 100 мс

Аналоговые входы

Описание входа	Входной канал для тензометрического датчика
Количество входов	1
Способ подключения	6-жильный экранированный кабель с попарной скруткой жил
Разность потенциалов на перемычке U_d	Диапазон измерений определяется выбором параметра
Разность потенциалов на перемычке U₀	5 В
Параметры	±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±3,33 мВ/В, ±4 мВ/В, ±5 мВ/В
Представление измеренного значения	Данные процесса: биты состояния и значение после запятой для индикации массы нетто/брутто
Обновление данных процесса	Тип. 100 мс

Аналоговые выходы

Наименование защиты	Защита от короткого замыкания выхода сигнала напряжения
Защитная цепь / модуль	да, минимум 1 минута путем контроля температуры
Описание выходов	Выход напряжения
Количество выходов	1
Импеданс	> 55 ?
Выходное напряжение	Тип. 5 В ±2 %
	макс. 5 В ±5 %
Выходной ток	макс. 90 мА
Максимальный выходной ток	макс. 90 мА
