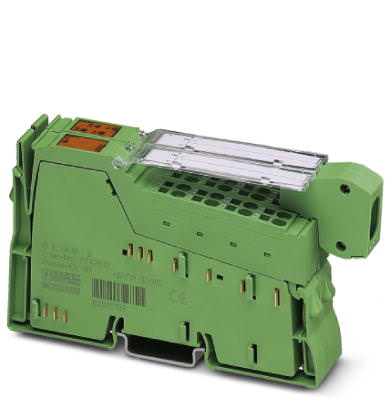

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL PWM/2-PAC - 2861632 (120290)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL PWM/2-PAC - 2861632 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120290

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL PWM/2-PAC - 2861632

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	24,4 мм
Высота	136,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Степень защиты	IP20

Общие сведения

Масса	130 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Пульсация	5%
Потребляемый ток	Тип. 100 мА

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 130 мА
Напряжение питания на сегменте U_S	24 В DC (номинал)
Потребляемый ток при U_S	макс. 1 А

Входы сигнала счетчика

Количество входов	0
Режим работы	ШИМ, тахогенератор, однотактный режим, сигнал направления импульса

Цифровые выходы

Наименование, выход	Цифровой выход: 24 В DC
Способ подключения	2-пров. (в экране)
Количество выходов	макс. 2
Выходное напряжение	24 В
Номинальное напряжение на выходе	24 В
Максимальный выходной ток на 1 канал	0,5 А
Максимальный выходной ток на 1 модуль / клемму	1 А
Номинальная индуктивная нагрузка	12 ВА
Номинальная нелинейная нагрузка	12 Вт
Наименование, выход	Цифровой выход: 5 В DC
Способ подключения	2-пров. (в экране)
Выходное напряжение	5 В DC
Выходной ток	10 мА (5 В); 500 мА (24 В)
Максимальная частота переключения при номинальной активной нагрузке	50 Гц
