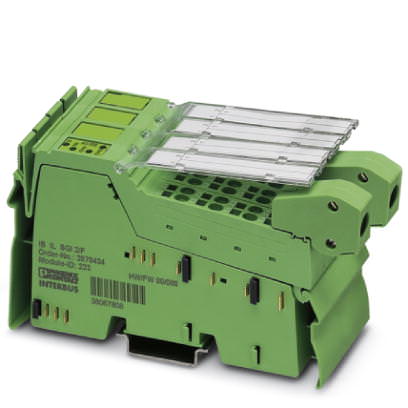

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL SGI 2/F-PAC - 2878638 (120315)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL SGI 2/F-PAC - 2878638 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120315

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL SGI 2/F-PAC - 2878638

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	136 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	190 г
Тип монтажа	Монтажная рейка
Режим работы	Режим передачи процессных данных (3 слова), PCP с 1 словом
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Логическая цепь / аналоговое периферийное устройство (цифровое устройство развязки) 500 В AC 50 Гц 1 минута
	Функциональное заземление / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 минута
	Логическая схема / функциональное заземление (изоляционный промежуток) 500 В AC 50 Гц 1 минута

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток при U_L	макс. 85 мА
	Тип. 75 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	Тип. 32 мА (при максимальной нагрузке 60 Ом при U_V= 5 В)
	Тип. 8 мА (без тензометрического датчика)
Потребляемая мощность	Тип. 0,76 Вт (Прибор в номинальном режиме работы)

Аналоговые входы

Описание входа	Входные каналы для тензометрического датчика
Количество входов	2
Способ подключения	6- или 4-жильный экранированный кабель с попарной скруткой жил
Разность потенциалов на перемычке U_d	Диапазон измерений определяется выбором параметра и тока перемычки
Разность потенциалов на перемычке U₀	3,3 В
Параметры	+1 мВ/В, +2 мВ/В, +3 мВ/В, +4 мВ/В
	±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±4 мВ/В
Представление измеренного значения	15 бит + знаковый разряд

Аналоговые выходы

Описание выходов	Выход напряжения
Количество выходов	2
Импеданс	> 59 ? (стандартный (типовой))
Выходное напряжение	Тип. 5 В
	3,3 В
Выходной ток	макс. 55 мА (при U_V = 3,3 В)
	макс. 85 мА (при U_V = 5 В)
Максимальный выходной ток	макс. 85 мА (при U_V = 5 В)
