Система ввода/вывода для электрошкафов (IP20) Inline Полевой мультиплексор - IB IL 24 MUX MA-PAC - 2861205 (120417)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Полевой мультиплексор - IB IL 24 MUX MA-PAC - 2861205 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120417

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактор Schneider Electric TeSys CAK 10А 690/24В DC CA4KN40BW3

Смотреть ещё

Описание

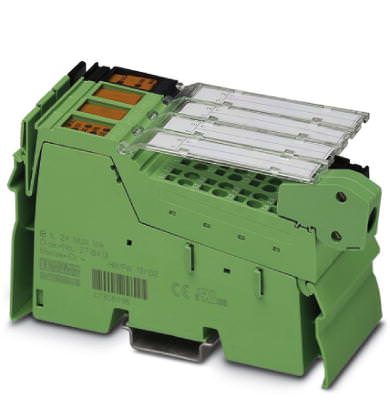

Описание Полевой мультиплексор - IB IL 24 MUX MA-PAC - 2861205

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	135 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	75 % ... 85 %
Допустимая влажность воздуха (хранение / транспортировка)	75 % ... 85 %
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа
Давление воздуха (хранение / транспортировка)	80 кПа ... 106 кПа
Степень защиты	IP20

Общие сведения

Масса	212 г
Тип монтажа	Монтажная рейка
Испытательный участок	Интерфейс RS-485 / электропитание 500 В AC
	Интерфейс RS-485 / локальная шина 500 В AC

Интерфейсы

Система на базе полевой шины	RS-485
Наименование	Удаленная шина
Тип подключения	Экранированный штекер Inline
Среда передачи	RS 485
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s

Системные ограничения устройств сопряжения с шиной

Количество оконечных устройств, подключаемых к локальной шине	32 (без дополнительного клеммного модуля питания, не допускайте превышения суммарного потребляемого тока)
Количество оконечных устройств с каналом параметров	0
Количество ответвительных клемм с отводом для удаленной шины	0

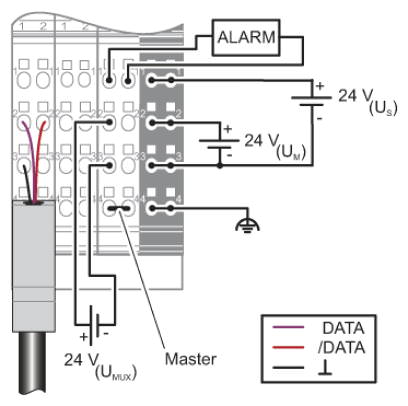

Питание электронного модуля

Тип подключения	8-контактный штекер питания (Inline)
Наименование	Питание
Электропитание	24 В
Диапазон напряжения питания	19,2 В ... 30 В (с учетом пульсации)
Пульсация	1,2 В_(ОП)
Потребляемый ток	< 60 мА (Без подсоединенных клемм ввода-вывода (питание 24 В пост. тока))

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	2 A DC (соблюдайте кривые)
Напряжение питания главной цепи U_M	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания на сегменте U_S	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания периферийных устройств U_ANA	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_ANA	0,5 A DC (соблюдайте кривые)
