Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AI 8/SF-2MBD-PAC - 2862042 (120411)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AI 8/SF-2MBD-PAC - 2862042 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120411

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

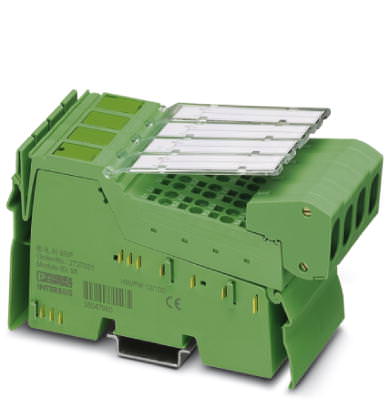

Описание Клеммы Inline - IB IL AI 8/SF-2MBD-PAC - 2862042

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	136 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	213 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA / периферийные устр-ва 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA /Заземление 500 В AC 50 Гц 1 минута
	Периферийное устройство / заземление 500 В AC 50 Гц 1 минута

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	2 MBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 85 мА
	Тип. 68 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	макс. 38 мА
	Тип. 24 мА

Аналоговые входы

Количество входов	макс. 8 (Несимметричные)

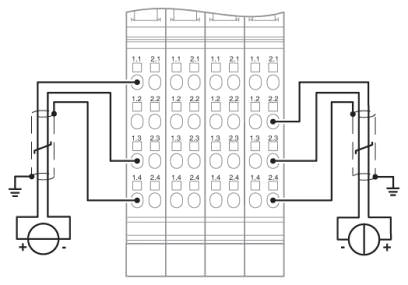

Способ подключения	2-пров. (в экране)
Наименование, вход	Аналоговые входы
Время цифроаналогового преобразования	около 10 мкс
Предельная частота (3 дБ)	3,5 кГц
Форматы данных	IL, IB ST, IB RT, нормированная форма представления, PIO-формат
Принцип измерения	Последовательное приближение
Разрешение измеренного значения	16 бит (15 бит + знак)
Представление измеренного значения	16 бит с дополнением до двух
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
	0 мА ... 40 мА
	-40 мА ... 40 мА
Входной сигнал напряжения	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
	0 В ... 25 В
	-25 В ... 25 В
	0 В ... 50 В
Количество входов	8 (Несимметричные входы напряжения)
Входной сигнал напряжения	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
	0 В ... 25 В
	-25 В ... 25 В
	0 В ... 50 В
Входное сопротивление, вход напряжения	> 240 к? 0,01 %
Количество входов	8 (несимметричные входы питания)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
	0 мА ... 40 мА
	-40 мА ... 40 мА
Входное сопротивление, вход тока	25 ? 0,01 %
