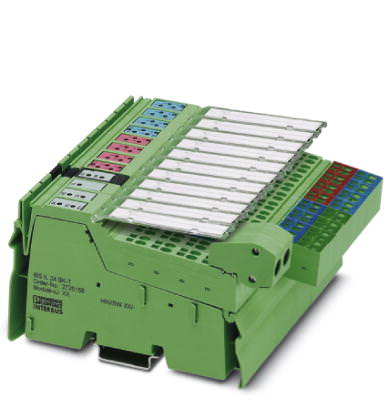

Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IBS IL 24 BK DIO 16/16/SN - 2863669 (108266)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IBS IL 24 BK DIO 16/16/SN - 2863669 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108266

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IBS IL 24 BK DIO 16/16/SN - 2863669

Размеры

Ширина	146,4 мм
Высота	140,5 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Допустимая отн. влажность воздуха (при эксплуатации)	95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	394 г
Тип монтажа	Монтажная рейка
Испытательный участок	Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 минута
	Напряжение питания 5 В входной удаленной шины / питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В 500 В AC 50 Гц 1 минута
	Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 минута
	Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 минута
	Напряжение питания 5 В выходной удаленной шины / питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 минута
	Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В / заземление 500 В AC 50 Гц 1 минута
	Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В / основное напряжение питания 24 В, питание сегмента 24 В 500 В AC 50 Гц 1 минута
	Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 минута
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	2x 6-контактный экранированный штекер Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель
Наименование	Питание
Тип подключения	8-контактный штекер питания (Inline)

Системные ограничения устройств сопряжения с шиной

Количество оконечных устройств, подключаемых к локальной шине	63 (Не допускайте превышения суммарного потребляемого тока)
Количество ответвительных клемм с отводом для удаленной шины	макс. 15

Питание электронного модуля

Электропитание	24 В DC (С помощью штекера Inline)
Диапазон напряжения питания	19 В DC ... 30 В DC (с учетом пульсации)
Ток питания	175 мА
Потребляемый ток	макс. 1,25 А (С подсоединением максимального количества клемм ввода-вывода (питание 24 В пост. тока))

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 2 A DC
Напряжение питания главной цепи U_M	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания на сегменте U_S	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания периферийных устройств U_ANA	24 В DC -15 % / +20 %
Ток питания при U_ANA	макс. 0,5 A DC (соблюдайте кривые)

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинный зажим
Количество входов	макс. 16 (EN61131-2, тип 1)
Входное напряжение	24 В DC

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-проводной кабель
Количество выходов	16
Выходное напряжение	24 В DC
