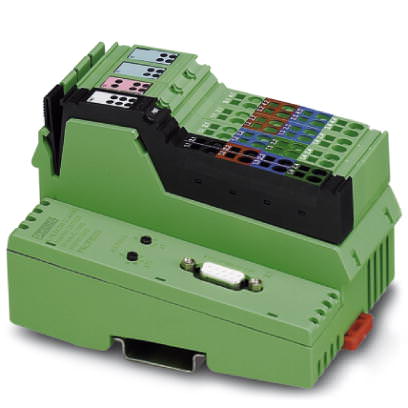

Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL MOD BK DI8 DO4-PAC - 2878696 (108387)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL MOD BK DI8 DO4-PAC - 2878696 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108387

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IL MOD BK DI8 DO4-PAC - 2878696

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	80 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры указаны с учетом штекера

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	320 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида

Интерфейсы

Система на базе полевой шины	Modbus/RTU
Наименование	Modbus/RTU
Тип подключения	Гнездо D-SUB-9
Скорость передачи данных	1,2 kBit/s ... 115,2 kBit/s
Полюсов	9
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s / 2 MBit/s (автоматическое распознавание, без комбинированной системы)

Системные ограничения устройств сопряжения с шиной

Количество поддерживаемых оконечных устройств	макс. 63 (на станцию)
Количество оконечных устройств, подключаемых к локальной шине	макс. 61 (входы и выходы на плате - два оконечных устройства)
Количество оконечных устройств с каналом параметров	макс. 8
Количество ответвительных клемм с отводом для удаленной шины	0

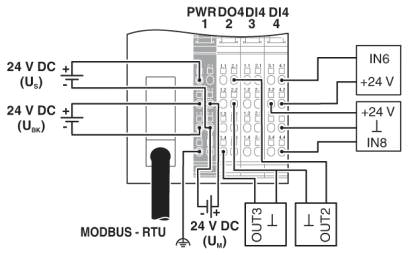

Питание электронного модуля

Тип подключения	Пружинный зажим
Наименование	Питание устройства сопряжения с шиной U_BK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему U_L (7,5 В) и аналоговую цепь U_ANA (24 В).
Электропитание	24 В DC (С помощью штекера Inline)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	макс. 0,98 А (из U_BK)
Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток	0,8 А
Потребляемая мощность	Тип. 1,7 Вт

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 0,8 A DC
Напряжение питания главной цепи U_M	24 В DC
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Потребляемый ток при U_M	макс. 8 A DC
Напряжение питания на сегменте U_S	24 В DC
Диапазон напряжения питания U_S	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Потребляемый ток при U_S	макс. 8 A DC
Напряжение питания периферийных устройств U_ANA	24 В DC
Диапазон напряжения питания U_ANA	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_ANA	макс. 0,5 A DC

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество входов	8 (EN61131-2, тип 1)
Время срабатывания, типовое	около 500 мкс
Защитная схема	Защита от переполюсовки стабилитроны
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC
Номинальный входной ток при U_IN	Тип. 3 мА
Типичный входной ток одного канала	Тип. 3 мА
Временя задержки срабатывания при изменении сигнала с 0 на 1	1,2 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0	1,2 мс

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество выходов	4
Защитная схема	Защита от короткого замыкания, защита от перегрузки Схема свободного хода
Выходное напряжение	24 В DC -1 В (при номинальном токе)
Номинальное напряжение на выходе	24 В DC
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль / клемму	2 А
Максимальный выходной ток на 1 модуль	2 А
Номинальная индуктивная нагрузка	12 ВА (1,2 Гн; 48 Ом)
Номинальная нелинейная нагрузка	12 Вт
Номинальная активная нагрузка	12 Вт
