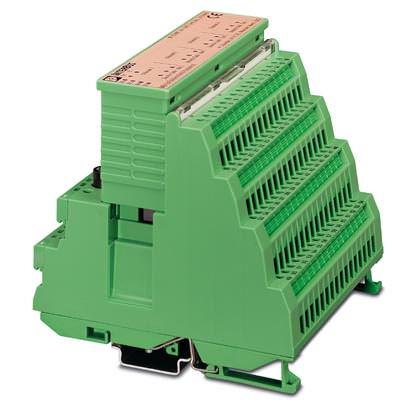

Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Функциональный модуль - IB ST 24 CNT - 2750400 (120508)

Поставляем Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Функциональный модуль - IB ST 24 CNT - 2750400 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120508

Производитель

Phoenix Contact

Категория

Список устройств INTERBUS ST

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональный модуль - IB ST 24 CNT - 2750400

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Интерфейсы

Интерфейс	Локальная шина ST
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Окружающие условия

Степень защиты	IP20

Питание

Напряжение в логической схеме U_L	9 В DC (Ul, из локальной шины ST)
Потребляемый ток, макс.	220 мА (Из локальной шины)
Потребляемый ток, типовой	200 мА (Из локальной шины)
	4 А (Макс., на Us)
Напряжение на периферийном устройстве	24 В DC (Us)
Пульсация	± 1,2 В 5 %
Диапазон напряжений периферийных устройств	20 В ... 30 В

Развязка по напряжению

Испытательный участок	Шина / выходы 500 В AC 50 Гц 1 минута
	Шина / входы 500 В AC 50 Гц 1 минута
	Шина / защитный проводник 500 В AC 50 Гц 1 минута
	Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 минута

Вход сигнала счетчика

Количество входов	4
Режим работы	Подсчет событий, измерение частоты / времени
Входная частота	90 кГц (Максимум 300 кГц)
Входное напряжение	5 В DC
	24 В DC
Входной ток	11 мА (Как правило, вход 24 В пост. тока)
	8 мА (Как правило, вход 5 В пост. тока)

Вход управляющего сигнала

Количество входов	4
Способ подключения	2-, 3-проводной кабель

Выходы

Количество выходов	4
Способ подключения	2-проводная схема
Выходное напряжение	U_S - 0,5 В пост. тока ? U_{Out LED} ? U_S
Выходной ток	500 мА (На каждый выход, до 300 Гц)
	250 мА (На каждый выход, до 10 кГц)
	500 мА (На каждый датчик)

Общие сведения

Масса	660 г
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Характеристики клемм	Винтовые зажимы 0,2 мм? 2,5 мм? 0,2 мм? 2,5 мм? 24 12 8 мм
