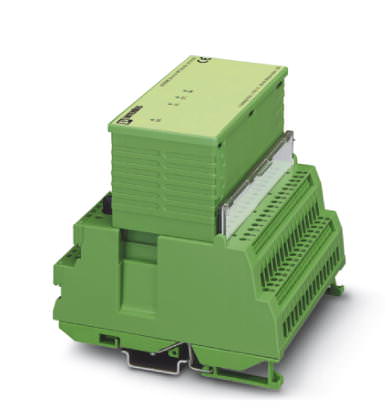

Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AI 4/I - 2719629 (120500)

Поставляем Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Модуль ввода-вывода - IB ST 24 AI 4/I - 2719629 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120500

Производитель

Phoenix Contact

Категория

Список устройств INTERBUS ST

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль ввода-вывода - IB ST 24 AI 4/I - 2719629

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	118 мм
Высота	117 мм
Длина	116 мм

Интерфейсы

Интерфейс	Локальная шина ST
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Питание

Напряжение в логической схеме U_L	9 В DC (Из локальной шины ST)
Потребляемый ток, типовой	45 мА (Питание датчиков отсутствует)
Потребляемый ток, макс.	80 мА (Питание датчиков отсутствует)
Напряжение на периферийном устройстве	± 24 В DC 5 % (пульсация)
Диапазон напряжений периферийных устройств	18,5 В DC ... 30,2 В DC
Потребляемый ток, от локальной шины, макс.	100 мА (Из локальной шины ST)
	65 мА (Из локальной шины ST)

Развязка по напряжению

Испытательный участок	Шина / входы 500 В AC 50 Гц 1 минута
	Электропитание / входы 500 В AC 50 Гц 1 минута
	Электропитание / защитный проводник 500 В AC 50 Гц 1 минута
	Вход / вход 500 В AC 50 Гц 1 минута
	Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 минута

Входы

Количество каналов	4
Замечание по количеству каналов	Дифференциальные входы, напряжение или ток (выбираются)
Способ подключения	2-проводная схема
Входной сигнал напряжения	0 В ... 10 В
Входное сопротивление, вход напряжения	> 200 к? (Напряжение)
Дискретизация, вход сигнала напряжения	2,44 мВ
Контроль обрыва кабеля	нет
Контроль выхода за пределы диапазона	да, диагностический бит
Предельная основная ошибка	0,025 %
Входной сигнал тока	4 мА ... 20 мА
	0 мА ... 20 мА
Входное сопротивление, вход тока	50 ? (Ток)
Дискретизация, вход сигнала тока	3,91 мкA (4,88 мкА при 0 мА ... 20 мА)
Контроль обрыва кабеля	да, диагностический бит
Контроль выхода за пределы диапазона	да, диагностический бит
Предельная основная ошибка	0,02 %
Принцип измерения	Последовательное приближение
Контроль измеренного значения при управлении	4 канала, одновременно 4 слова данных процесса
Представление измеренного значения	16 бит с дополнением до двух
Разрешение измеренного значения	12 бит
Время цифроаналогового преобразования	10 мкс (на канал)
Обновление данных процесса	0,5 мс (На канал / 2 мс все каналы)
Предельная частота (3 дБ)	30 Гц
