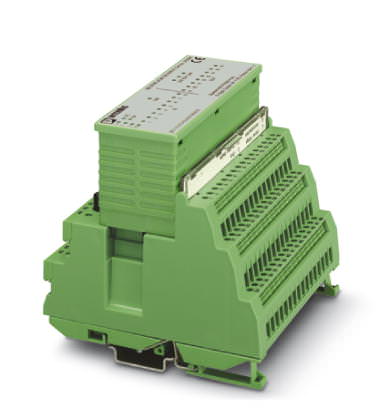

Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Устройство сопряжения с шиной - IBS ST ZF 24 BK DIO 8/8/3-T - 2750798 (108254)

Поставляем Система ввода/вывода для электрошкафов (IP20) INTERBUS ST Устройство сопряжения с шиной - IBS ST ZF 24 BK DIO 8/8/3-T - 2750798 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108254

Производитель

Phoenix Contact

Категория

Список устройств INTERBUS ST

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IBS ST ZF 24 BK DIO 8/8/3-T - 2750798

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	118 мм
Высота	117 мм
Глубина	116 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	0 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Давление воздуха (при эксплуатации)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	80 кПа ... 106 кПа (До 2000 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	9-контактная вилка/розетка D-SUB
Обозначение, место соединения	входная / выходная удаленная шина
Полюсов	9
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина ST
Тип подключения	Штекер локальной шины ST
Скорость передачи данных	500 kBit/s

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинные зажимы или штекеры FLK

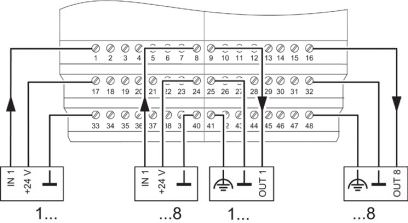

Способ подключения	3-проводная схема
Количество входов	8
Время срабатывания, типовое	? 1 мс (стандартный (типовой))
Защитная схема	Защита от перегрузки Плавкие предохранители в корпусной части разъема
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '0'	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	13 В DC ... 30 В DC
Номинальный входной ток при U_IN	Тип. 5 мА (на канал)

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Пружинные зажимы или штекеры FLK
Способ подключения	3-проводная схема
Количество выходов	8
Защитная схема	Защита от кор. зам. Электронный
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль / клемму	4 А
Максимальный выходной ток на 1 группу	2 А
Номинальная нелинейная нагрузка	12 Вт
Номинальная активная нагрузка	12 Вт

Питание электронного модуля

Электропитание	24 В DC
Диапазон напряжения питания	18,5 В DC ... 30,5 В DC (с учетом пульсации)
Пульсация	3,6 V_SS в пределах допустимого диапазона напряжений
Потребляемый ток	Тип. 150 мА

Общие сведения

Масса	690 г
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 минута
	Входная удаленная шина / интерфейс ввода-вывода 500 В AC 50 Гц 1 минута
	Входная удаленная шина / ST-интерфейс 500 В AC 50 Гц 1 минута
