Описание Устройство сопряжения с шиной - AXL F BK PB - 2688530

Размеры

Ширина	45 мм
Высота	125,9 мм
Глубина	74 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C (Монтажное положение: настенный монтаж на горизонтальной монтажной рейке)
	-25 °C ... 55 °C (Монтажное положение: на выбор)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Параметры подключения

Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм

Общие сведения

Масса	175 г
Указания по значениям массы	со штекером и цокольным модулем
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В; питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный); экран кабеля шины 1 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Диагностические сообщения	Диагностические аварийные сигналы

Интерфейсы

Система на базе полевой шины	PROFIBUS DP
Наименование	PROFIBUS DP
Тип подключения	D-SUB 9-полюсн. (розетка)
Скорость передачи данных	9,6 kBit/s ... 12 MBit/s
Полюсов	9
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s
Наименование	Услуги

Системные ограничения устройств сопряжения с шиной

Наименование	Системные ограничения шинных интерфейсов
Количество процессных данных	макс. 488 байт (на станцию)
	макс. 244 байт (Вход)
	макс. 244 байт (Выход)
Количество параметрических данных	макс. 244 байт
Количество конфигурационных данных	макс. 244 байт
Количество поддерживаемых оконечных устройств	макс. 63 (на станцию)
Количество оконечных устройств, подключаемых к локальной шине	макс. 63

Потенциалы Axioline

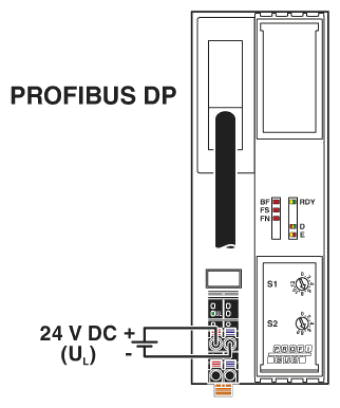

Подача напряжения питания логических схем U_L	24 В DC
Потребляемый ток при U_L	Тип. 101 мА (без E/As и U_L = 24 В)
	макс. 567 мА (с 2 A на U_шине для E/As и U_L = 24 В)
Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Ток питания на U_Bus	2 А
