Компонент для систем ввода-вывода Функциональный модуль - AXL SSI 1/AO 1 - 2688433 (120254)

Поставляем Компонент для систем ввода-вывода Функциональный модуль - AXL SSI 1/AO 1 - 2688433 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120254

Производитель

Phoenix Contact

Категория

Список компонентов для систем ввода-вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НЗ LP4K LP4K0901BW3 Schneider Electric

Смотреть ещё

Описание

Описание Функциональный модуль - AXL SSI 1/AO 1 - 2688433

Размеры

Ширина	35 мм
Высота	126,1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Параметры подключения

Наименование	Axioline F штекер
Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм

Общие сведения

Масса	135 г
Указания по значениям массы	со штекерами и цокольным модулем
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Логика 500 В AC 50 Гц 1 минута
	Периферийные устройства SSI (питание 24 В) 500 В AC 50 Гц 1 минута
	Заземление 500 В AC 50 Гц 1 минута
	Аналоговые периферийные устройства 500 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): ±0,5 кВ/±0,5 кВ (симметрично/ассиметрично); ±1 кВ на экранированные кабели ввода-вывода
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г

Интерфейсы

Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s

Потенциалы Axioline

Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Потребляемый ток от U_Bus	макс. 140 мА
Питание модулей цифрового ввода U_I	24 В DC
Потребляемый ток от U_I	макс. 60 мА (Питание интерфейса SSI и аналогового выхода (20 мА), без питания инициатора)

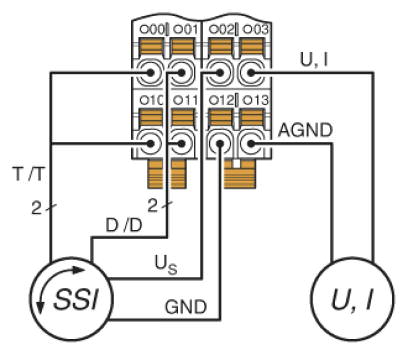

Входы датчика

Наименование, вход	Интерфейс SSI
Описание входа	Интерфейс RS-422 в соответствии со спецификацией SSI
Количество входов	1
Тип подключения	Технология Push in
Сигнал датчика	Одно- и многооборотный датчик, измеритель длины
Входная частота	до 2 МГц (возможность настройки: 67,5 кГц, 125 кГц (по умолчанию), 250 кГц, 500 кГц, 1 МГц, 2 МГц)
Четность	Even, Odd или No Parity
Частота передачи	2 МГц
Настраиваемое разрешение	8 ... 56
Напряжение питания датчика	24 В DC (U_I - 0,5 В)

Данные датчика

Номинальное напряжение на выходе	24 В DC (U_I - 0,5 В)
Диапазон напряжений	19,5 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Допустимая нагрузка по току	макс. 500 мА
Наименование защиты	Защита от перенапр.
Защитная цепь / модуль	Электронный (35 В, 0,5 с)

Аналоговые выходы

Количество выходов	1
Тип подключения	Технология Push in
Способ подключения	2 провода (экранированных, парная скрутка)
Наименование, выход	Аналоговые входы
Время цифроаналогового преобразования	5 мкс
Разрешение АЦП	16 бит
Наименование защиты	Защита от перенапр.
	Защита от короткого замыкания, защита от перегрузки
	Защита от бросков тока при переходных процессах
Защитная цепь / модуль	Электронный (35 В, продолжительный)
	Электронный
	стабилитроны
Форматы данных	IB IL, совместим с S7
Представление измеренного значения	16 бит
Представление выходного значения	16 бит (15 бит + плюс знаковый разряд)
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока	макс. 500 ?
Выходной сигнал, напряжение	0 В ... 5 В
	-5 В ... 5 В
	0 В ... 10 В
	-10 В ... 10 В
Нагрузка / выходная нагрузка, выход напряжения	> 2 к?
Точность	Тип. 0,1 % (конечного значения выходной области)
	Тип. 0,1 % (конечного значения выходной области)
Допустимая длина кабеля	макс. 250 м
