Компонент для систем ввода-вывода Функциональный модуль - AXL F RS UNI 1H - 2688666 (120270)

Поставляем Компонент для систем ввода-вывода Функциональный модуль - AXL F RS UNI 1H - 2688666 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120270

Производитель

Phoenix Contact

Категория

Список компонентов для систем ввода-вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

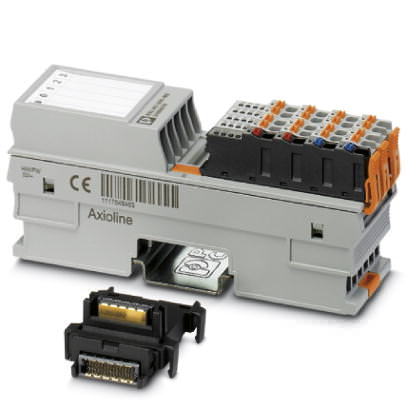

Описание Функциональный модуль - AXL F RS UNI 1H - 2688666

Размеры

Ширина	35 мм
Высота	126,1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Параметры подключения

Наименование	Axioline F штекер
Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм

Общие сведения

Цвет	серый цвет A RAL 7042
Масса	135 г
Тип монтажа	Монтажная рейка
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20
	III, IEC 61140, EN 61140, VDE 0140-1

Интерфейсы

Интерфейс	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s

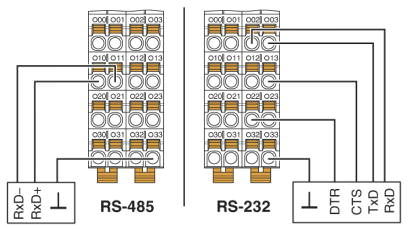

Интерфейс	RS-232, RS-485, RS-422
Тип подключения	Технология Push in
Скорость передачи данных	110 Bit/s ... 250 kBit/s (Настраиваемый)
Среда передачи	Медный кабель
Поддерживаемые протоколы	Прозрачный, конец-конец, XON/XOFF, Modbus RTU (поддержка работы с ведущим устройством)
Входной буфер	4 kByte
Выходной буфер	1 kByte
Биты данных	5 ... 8
Стоповые биты	1 или 2

Потенциалы Axioline

Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Потребляемый ток от U_Bus	Тип. 200 мА
	макс. 240 мА

Канал последовательного ввода-вывода

Четность	Even, Odd или No Parity
Тип передачи	Прозрачный режим, режим сквозной передачи, XON/XOFF, Modbus RTU

Развязка по напряжению

Испытательный участок	Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 5 В (логическая схема шины) / питание 5 В (периферийное устр-во) 500 В AC 50 Гц 1 минута
	Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
